埋刮板机结构及工作原理

作者:admin 时间:2019-04-01 11:14

埋刮板机结构及工作原理

1、主要结构

埋刮板机主要由传动装置、机头、中间段、进(出)料段、机尾、刮板链条等部分组成。
埋刮板机机壳采用组装式,根据现场输送距离的长短,可以方便的进行调整,并便于运输和安装。

2、工作原理
进入机槽的物料受到刮板链条在运动方向的压力和自身重量的作用,在物料间产生内磨擦力,这种磨擦力保证了物料层之间的稳定状态,并能克服物料 在机槽内移动而产生的外磨擦阻力,使物料形成随刮板链条一起运动的连续的整 体的物料流而被输送。
头尾链轮即为驱动轮和张紧轮,链条作为牵引构件被环绕支承于头尾链轮和 机槽内,安装于链条上的刮板为输送物料构件,物料在封闭形机槽内通过连续运 转的刮板链条实现输送。
与前面二种输送机相同,刮板输送机的驱动装置安装于 头部驱动轮端,张紧装置设置于尾部张紧轮端,通常采用滑块螺杆式张紧装置, 其进料口开设于尾部机槽上部,卸料口开设于头部机槽下部。
注意,胶带输送机 和斗提机的牵引构件是通过摩擦实现驱动,而刮板输送机的链条是通过齿啮合实 现驱动。

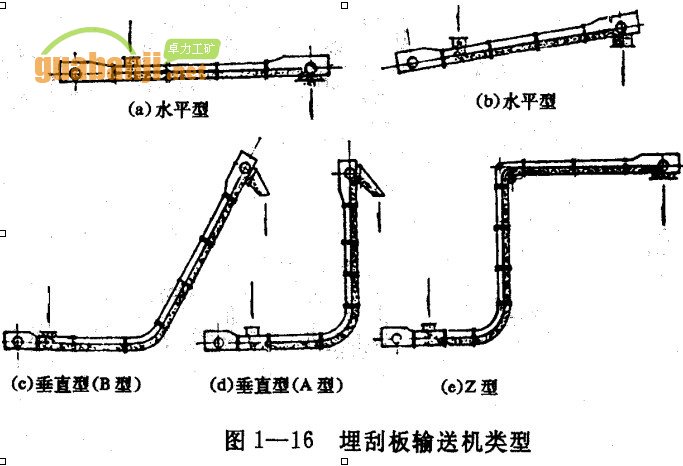

埋刮板机工作时,无论是水平还是垂直输送,当物料从进料口进人封闭的机槽后,在刮板推力、物料自身重力等外力作用下,散体物料形成足够的内摩擦,该内摩擦力足以克服物料输送时所受的机槽对其的外摩擦力及垂直输送时物料的重力,这样物料就可形成一个相对稳定的整体,在刮板链条的作用下完整地向前输送。
刮板链条它是由刮板和链条连接于一体而形成的,其作用是承载、传递动力和输送物料。 机槽是刮板输送机的外壳,它起到密封和支承其他构件的作用,更重要的它还是物料输送的内腔,必须有良好的耐磨性。
