埋刮板输送机

埋刮板输送机

来源:本站 发布时间:2016-04-09 访问量:622
埋刮板输送机是一种在封闭的矩形断面的壳体内借助于运动着的刮板链条连续输送散壮物料的运输设备,因为在输送过程中,刮板链条埋于被输送的物料之中,故而称“埋刮板输送机”。
埋刮板输送机是一种在封闭的矩形断面的壳体内,借助运动着的刮板链条连续输送散状物料的运输设备。刮板输送机可用于水平运输,亦可用于倾斜运输,槽宽有160、200、250、320、400、500、630、800、1000mm等,该设备包含带式输送机、斗式提升机、螺旋输送机、刮板输送机、给料机等.
类型:
埋刮板输送机 有MS、MC、MZ型埋刮板输送机可供选用。
MS型     水平型埋刮板输送机  水平型埋刮板输送机有普通型大倾斜型之分,普通型的安装倾角为0°≤α≤15°,大倾斜型的安装倾角为15°<α<30°
MC型    垂直型埋刮板输送机;垂直与倾斜型埋刮板输送机;
MZ型     Z型埋刮板输送机
埋刮板输送机特点
1.用于水平输送颗粒和粉状物料,亦能在150°角范围内作倾斜输送;
2.整机寿命高、运行平稳、结构尺寸小、输送量大、能耗低、物料破损率低;
3.埋刮板输送机整机结构合理,可以多点加料,刮板的移动速度在减速机的传动下,运行平稳,噪音低;
埋刮板输送机产品常见型号及布置形式示意图

  埋刮板输送机在水平输送时,物料受到刮板链条在运动方向的压力及物料自身重量的作用,在物料间产生了内摩擦力。这种摩擦力保证了料层之间的稳定状态,并足以克服物料在机槽中移动而产生的外摩擦力,使物料形成连续整体的料流而被输送。在垂直提升时,物料受到刮板链条在运动方向的压力,在物料中产生了横方向的侧面压力,形成了物料的内摩擦力。同时由于下水平段的不断给料.下部物料相继对上部物料产生推移力。这种摩擦力和推移力足以克服物料在机槽中移动而产生的外摩擦阻力和物料自身的重量,使物料形成了连续整体的料流而被提升。


埋刮板输送机出现于20世纪20年代,是由英国的Arnold Redler先生发明的。如今,埋刮板输送机在理论、设计、制造乃至应用方面都已十分成熟,已成为一种应用广泛的散料输送设备,广泛应用于冶金、建材、电力、化工、水泥、港口、码头、煤炭、矿山、粮油、食品、饲料等行业和部门。
国家标准
现行最新国家标准编号为:GB/T 10596-2011,标准主要起草人有:崔若东,王传平,程诗彬。
应用范围:
埋刮板输送机系列产品广泛适用于冶金、建材、电力、化工、水泥、港口、码头、煤炭、矿山、粮油、食品、饲料、等行业和部门。
结构组成
刮板输送机的主要结构和组成的部件基本是相同的,它由机头、中间部和机尾部等三个部分组成。
此外,还有供推移输送机用的液压千斤顶装置和紧链时用的紧链器等附属部件。机头部由机头架、电动机、液力偶合器、减速器及链轮等件组成。中部由过渡槽、中部槽、链条和刮板等件组成。机尾部是供刮板链返回的装置。重型刮板输送机的机尾与机头一样,也设有动力传动装置,从安设的位置来区分叫上机头与下机头。

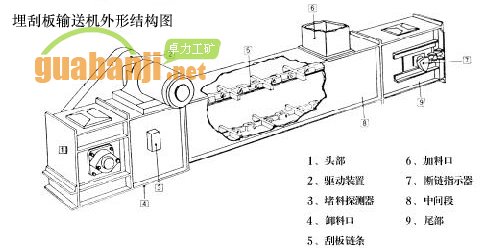

埋刮板输送机产品结构示意图:


MS、GSS型水平刮板机技术参数参考表
型号 12 16 18 20 25 30 32 35 40 50 60 63
机槽宽度(mm) 120 160 180 200 250 300 320 350 400 500 600 630
刮板链条 节距(mm) 100 100 125 125 125 200 200 200 200 200 250 250
125 125 160
线速度m/s 0.133
-
0.183
0.133
-
0.166
0.167
-
0.192
0.183
-
0.2
0.183
-
0.245
0.266-0.3 0.275-0.35
输送量(m3/h) 6.912
-
9.504
15.36
-
19.87
19.44
-
22.35
13.76
-
25.92
33
-
44.1
71.82
-
81
76.61
-
86.4
100.5
-
113.4
126.4
-
142.65
172.36
-
194.65
213.84
-
272.16
249.48
-
317.52
输送距离(m) 10-50
电机(kw) 2.2-22

MC、MZ、GSZ.GSL型埋刮板输送机技术参数 参考表
型号 12 16 18 20 25 30 32 35 40 50 60 63
机槽宽度(mm) 120 160 180 200 250 300 320 350 400 500 600 630
刮板链条 节距(mm) 100 100 125 125 125 200 200 200 200 200 250 250
125 125 160
线速度m/s 0.1
-
0.183
0.133-0.183 0.283
-
0.25
0.21-0.26 0.26-0.306 0.25-0.35
输送量(m3/h) 3.89
-
5.17
9.22
-
12.67
10.37
-
14.25
12.48
-
17.16
33
-
36
36.29
-
44.39
38.7
-
47.92
56.7
-
69.4
64.8
-
79.3
90
-
110.16
118.8
-
166.32
124.74
-
174.64
输送距离(m) 垂直20 水平25
电机(kw) 2.2-22


特点
埋刮板输送机整机结构合理,可以多点加料,刮板的移动速度在行星摆线针轮减速机的传动下,运行平稳,噪音低,埋刮板输送机是倍受冶金、矿山、火电厂欢迎的输送物料系统设备。
埋刮板输送机结构坚实、结构简单、能适应采煤工作面底板不平、弯曲推移的需要,可以承受垂直或水平方向的弯曲、可反向运行、以防止输送物料时粉尘飞扬而污染环境、可自行取料输送等等。
埋刮板输送机整机结构合理,可以多点加料,也可以多点卸料。刮板的移动速度在行星摆线针轮减速机的传动下,运行平稳,噪音低,埋刮板输送机是倍受冶金、矿山、火电厂欢迎的输送物料系统设备。埋刮板输送机有MS、MC、MZ型埋刮板输送机三大系列可供选用。是一种在封闭的矩形断面的壳体内,借助于运动着的刮板链条连续输送散装物料的运输设备。
工作原理
埋刮板输送机将敞开的溜槽,作为煤炭、矸石或物料等的承受件,将刮板固定在链条上作为牵引构件。当机头传动部启动后,带动机头轴上的链轮旋转,使刮板链循环运行带动物料沿着溜槽移动,直至到机头部卸载。刮板链绕过链轮作无级闭合循环运行,完成物料的输送。
埋刮板输送机是借助于在封闭的壳体内运动着的刮板链条而使散体物料按预定目标输送的运输设备。它具有体积小、密封性强、刚性好、工艺布置灵活、安装维修方便、并能多点加料和多点卸料等优点。因此显著改善了工人的劳动条件,防止了环境污染。埋刮板输送机原理是依赖于物料所具有的内摩擦力和侧压力,在输送物料过程中,刮板链条运动方向的压力以及在不断给料时下部物料对上部物料的推移力,这些作用力的合成足以克服物料在机槽中被输送时与壳体之间产生的外摩擦阻力和物料自身的重量。使物料无论在水平输送、倾斜输送和垂直输送时都能形成连续的料流向前移动。
在封闭的机壳内借运动着的链条刮板与煤的摩擦将煤连续输出链条刮板在运行时埋于被输送的煤中固接在牵引链上的刮板在封闭的料槽中输送散状物料的输送机。这种输送机的牵引链和刮板都埋入物料中,刮板只占料槽的一部分断面,物料占料槽的大部分断面。它能水平、倾斜或垂直输送物料。水平输送时,所用刮板为平条形,利用埋入散料的链条和刮板对散料层的切割力大于槽壁对散料阻力的原理,使散料随刮板一起向前移动,此时移动的料层高度与槽宽之比在一定的比值范围之内,物料流是稳定的。需要进行垂直输送的埋刮板输送机 埋刮板输送机工作原理: 埋刮板输送机在水平输送时,物料受到刮板链条在运动方向的压力及物料自身重量的作用,在物料间产生了内摩擦力。这种摩擦力保证了料层之间的稳定状态,并足以克服物料在机槽中移动而产生的外摩擦力,使物料形成连续整体的料流而被输送。 埋刮板输送机在垂直提升时,物料受到刮板链条在运动方向的压力,在物料中产生了横方向的侧面压力,形成了物料的内摩擦力。同时由于下水平段的不断给料,下部物料相继对上部物料产生推移力。这种摩擦力和推移力足以克服物料在机槽中移动而产生的外摩擦阻力和物料自身的重量,使物料形成了连续整体的料流而被提升。
卓力生产的机型为通用型埋刮板输送机,可广泛用于化工、机械、冶金、轻工、粮食、医药、交通、水电等部门,用于输送粉尘状、小颗粒状,小颗粒状和小块状物料。
通用型埋刮板输送机对所输送的物料有下列要求:
1、物料容重:r=0.2~1.8t/m3
2、温度:物料温度t<100℃
3、含水率:对于一般物料,不得使物料用手捏成团候不易松散;对于含水率增加后会增大粘着性和压结性的物料,不能使物料严重粘附刮板。
4、粒度:物料的粒度与其硬度有关,粒度太大,则不易输送。对物料粒度的要求见下表。
输送方式
硬度较低的物料
硬度较高的物料
适当的粒度
最大允许粒度
(不得超过10%)
适当的粒度
最大允许粒度
(不得超过10%)
水平输送
垂直输送


选用原则
埋刮板输送机主要由封闭断面的壳体(机槽)、刮板链条,驱动装置及张紧装置等部件组成。设备结构简单、体积小、密封性能好、安装维修比较方便;能多点加料、多点卸料,工艺选型及布置较为灵活;在输送飞扬性、有毒、高温、易燃易爆的物料时,可改善工作条件,减少环境污染。型号有:通用型、热料型、纯碱专用型(普通型、高效型)、粮食专用型、水泥专用型、电厂专用型等,槽宽为120-1000mm。


埋刮板输送机的安装:
埋刮板输送机的安装需要进行以下工作:
1)定位:
首先定出机头和机尾的位置,然后再定出刮板输送机的中心线。
2)铺设中间槽:
根据定出的输送机中心线,铺设中间槽。如采用非金属槽箱,则中间槽铺砌砖和水泥预制板,再粘结铸石衬板。铸石衬板铺设时,要注意平直,接缝尽量少,纵向缝隙要错开,防止工作时将缝隙磨成沟。
输送机表面铺设需要平直,如输送机平面内有过大的弯曲,势必导致两条链受力不均匀,加速链子与槽壁铸石之间的磨损,甚至卡链。各段槽体搭接应平整无台阶。由于槽体本身结构限制,相邻中间槽在垂直方向偏转不应过大。若输送机铺设不平直,运输功耗将会增加。机道上的积煤或杂物应扫除干净。
3)安装机头和机尾:
机头和机尾应留有一定空间,便于维护及检修。链轮中心线要与输送机中心线垂直,并保证水平。
4)装刮板链:
刮板链在安装前,应预先连接好,刮板均匀地分布在链条中。如果是两条链条,要选择长度相等,或按出厂时的配对链条组装。链条不得有扭转现象。圆环链焊缝边朝上,防止链条与链轮发生夹卡现象。
5)检查和空运转:
输送机安装好后,应进行全面检查并开动输送机。空运转2h,主要检查驱动装置和刮板运转是否正常。同时,使各相邻中间槽靠紧,再次紧链,调节链条长度。
刮板输送机工作的最初两周内,应特别注意链条的松紧程度。检查的方法是:如果机尾有驱动装置,则点动该驱动装置,当机尾链轮的上股链条有两个以上完全松弛的链环时,需紧链或拆链减环,减小链环长度。如果仅有机头驱动装置,则需要将电机反转点动,当机头链轮处的上股链条有两个以上完全松弛的链环时。同样需要紧链或拆链减环。

注:我厂可根据用户要求设计并生产其它型式的埋刮板输送机。
