刮板机配件

刮板机配件汇总·图集

来源:本站 发布时间:2015-11-21 访问量:748
卓力工矿优质供应:综采刮板机配件、普采刮板机配件、刮板机减速机配件、张家口刮板机配件、进口刮板机配件
刮板机配件,即组成刮板机的各个部件。主要包括:减速机系列、齿轮系列、链轮系列、滚筒系列、对轮系列、刮板、刮板机连接环、136链轮、圆环链、刮板机圆环链、连接环、3380半滚筒、2533机尾滚筒、机尾轴、轴圆弧齿轮、圆弧散齿轮、二轴斜齿轮、三轴正齿轮、四轴、斜齿轮、正齿轮、箱体、架体、护住板、分离器、机头架、机尾架、中部槽、过度槽、链条、刮板、接环、料斗、链钩以及矿用高强度圆环链等。
上述部件构成了刮板输送机,结构简单、体积较小且密封性好,主要用来输送井下物料,各种圆环链以及连接环的使用,使得刮板输送机能够承受较大的负荷,使用寿命长。各个配件采用特殊材料制成,使得刮板机能够抗高温且具有良好的防爆性能。刮板机主要用于煤矿、冶金、建筑、化工、电力以及交通等领域。

卓力主要产品:适用于薄煤层的普采SGB620/40T、SGB420/30、SGD420/22、SGD320/17B型刮板输送机系列整机及配件,刮板输送机用JS30、JS40、JS75型减速机。综采SGZ630、SGZ730、SGZ764、SGZ800、SGZ830、SGZ900、SGZ1000、SGZ1200型刮板输送机用链轮轴组、链轮组件、综采大型中部槽、铸造齿轨、锻造刮板、E型螺栓、哑铃销、40T刮板机,30T刮板机,小40T刮板机,矿用刮板机,刮板输送机,锯齿环,高强度圆环链,链条,接链环,40T链条,开销,刮板,中部槽,JS40减速机,有136链轮,3380半滚筒,2533机尾滚筒,机尾轴,轴圆弧齿轮,圆弧散齿轮,二轴斜齿轮,三轴正齿轮,四轴,斜齿轮,正齿轮,箱体,链条,连接环,刮板,架体,护住板,分离器,机头架,机尾架,中部槽,过度槽等,减速机系列 ,齿轮系列 ,链轮系列 ,滚筒系列 ,对轮系列及其他配件,品种多、规格全、整机到配件及辅助材料配套齐全,可根据客户提供图纸加工,铸造各种煤矿输送配件。

刮板运输机的主要组成部分:
刮板运输机主要由:机头、机身、机尾和辅助设备组成。
以SGW-44型为例:
机头部:是刮板运输机的传动装置,由机头架、电动机、液力联轴器、减速器、机头主轴和导链轮组成。机头部的主要作用是用电动机的转动,经联轴节、减速器、机头主轴和导链轮,带动刮板链在溜槽内运行,从而将煤输送出来。
机身部:是电溜子的输送部分,是由溜槽和刮板链组成。
机尾部:由机尾架、机尾轴组成。

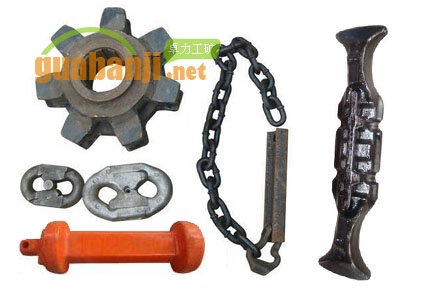

刮板机配件,刮板输送机配件

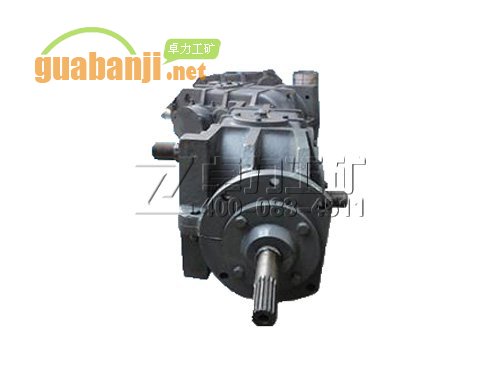

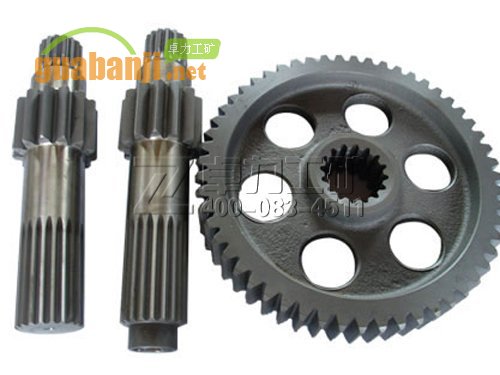

1、减速器:它是三级圆锥圆柱齿轮减速器。采用圆弧齿轮是因为它具有传动平稳、承载能力大、噪音小、传动比较大的优点,它适应于高速重载传动。

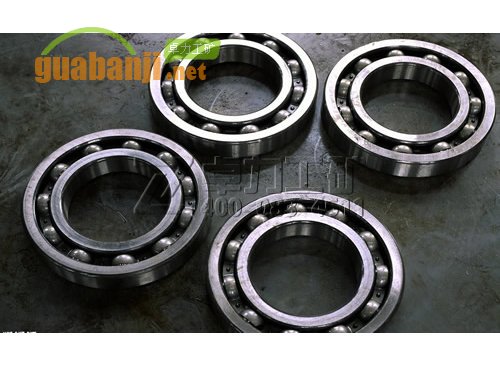

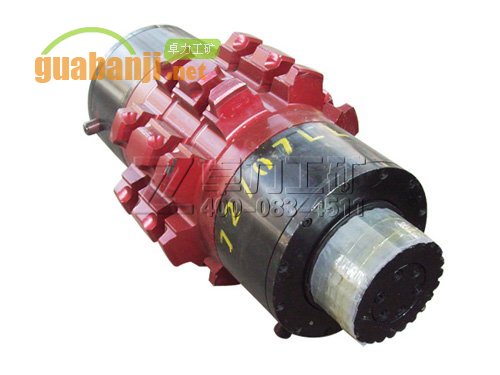

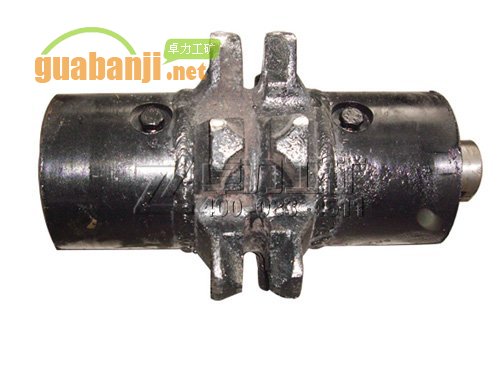

2、机头主轴:是刮板链的传动主轴,是运输传动的主要部件,机头主轴是对称构造,机头轴外露的部分应该用保护罩保护。机头轴由两个链轮、链轮滚筒、两个机头轴、滚动轴承轴承座、轴承盖等组成。
3、液力联轴器:
安全型液力联轴器主要由泵轮、透平轮、辅助室外壳和弹性联轴器等组成,泵轮和透平轮是液力联轴器的主要工作零件。在液力联轴器的外壳上有定量注液孔和易熔合金保护塞,定量注液塞是保证向液力联轴器注入额定工作液体,易熔合金保护塞是液力联轴器的过热保护装置。当液力联轴器因长期过负荷,引起透平轮和泵轮之间的滑差,使工作液体温度升到一定程度时,易熔合金融化将工作液体甩出,使泵轮空转,从而防止电动机烧毁,并使其它传动件不置损坏。易熔合金融化温度一般为850C。
液力联轴器的维护和使用:
⑴在向液力联轴器注入工作液时,注入量应符合厂家规定的要求。
⑵对多机传动的设备,应保证各液力联轴器的充油量一致,以使各台电动机负荷均匀分配。
⑶应保证与液力联轴器匹配的电动机供电电压为额定值。
⑷各连接螺栓应紧固,各密封处不得有渗漏现象。
⑸液力联轴器的运转应平稳,不得有明显的机械震动。
⑹应尽量避免液力联轴器超负荷正反向频繁启动,防止工作液体温度过高,使密封圈过早老化。
⑺应使液力联轴器有良好的通风条件。

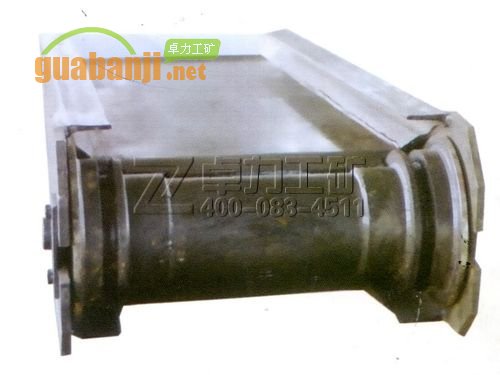

4、溜槽:

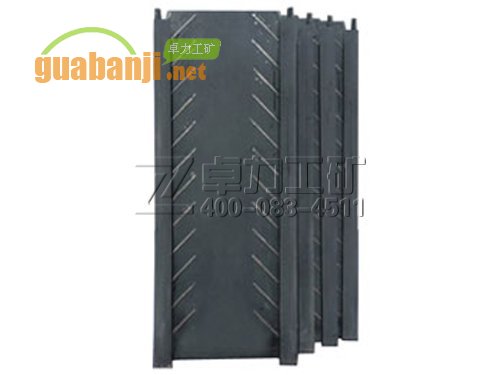

溜槽分为中部槽、调整溜槽和过渡溜槽,溜槽是整个刮板运输机的机身,有一定的强度,有较高的耐磨性。中部槽又叫标准槽,其规格为1500*620*180,每节溜槽可偏转30。

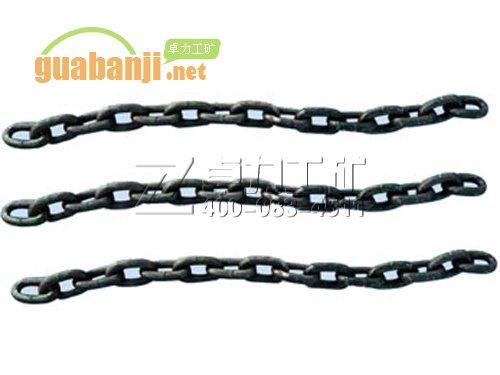

5、刮板链:
刮板牵引链的链条是用18*64的圆环焊接而成,为了适应调整牵引链长度的需要,还备有3、5、7、9、11环等不同长度的调节链。

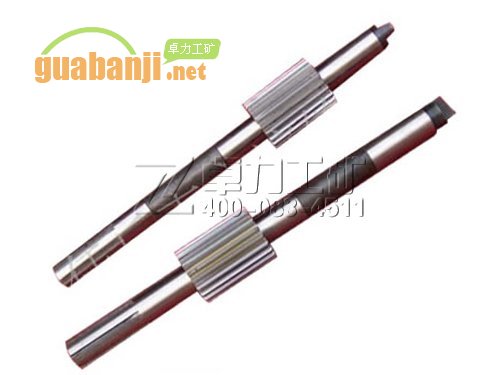

  • 轴类
  • 中槽部

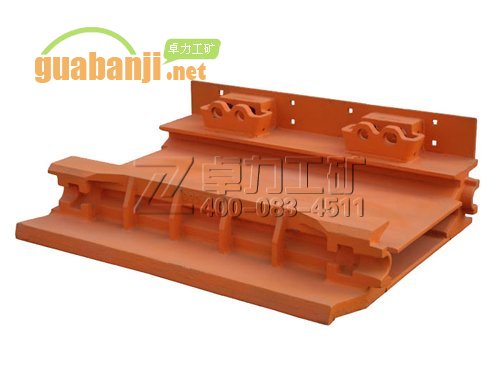

  • 中部槽

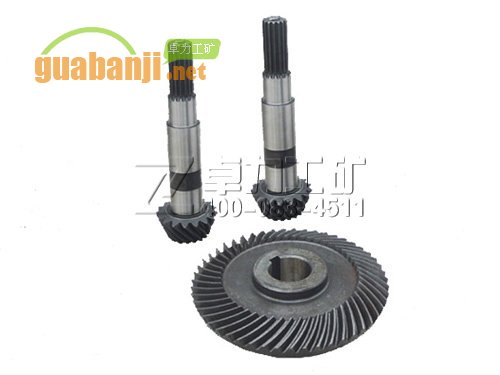

  • 圆弧齿轮

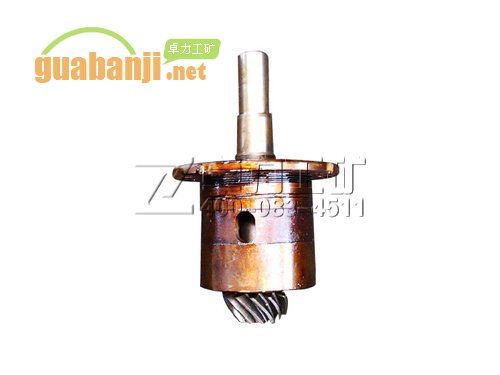

  • 一轴总成
  • 一轴总成-01

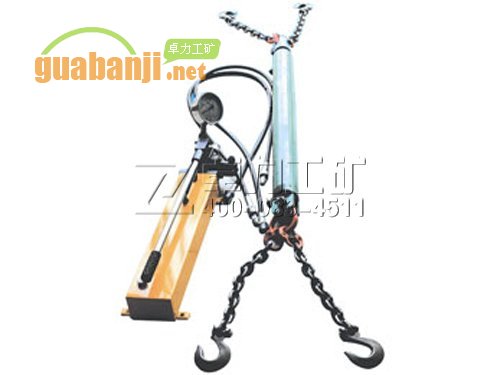

  • 液压紧链器

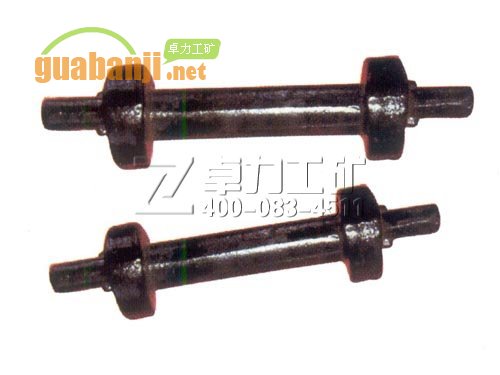

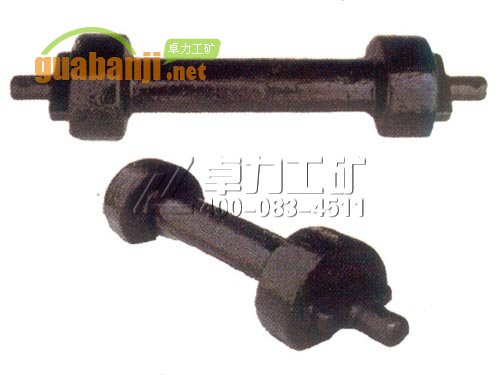

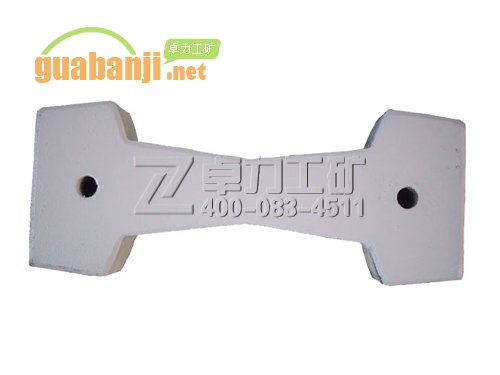

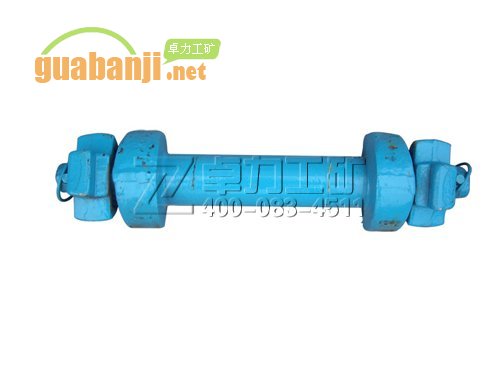

  • 哑铃销
  • 哑铃销-01
  •

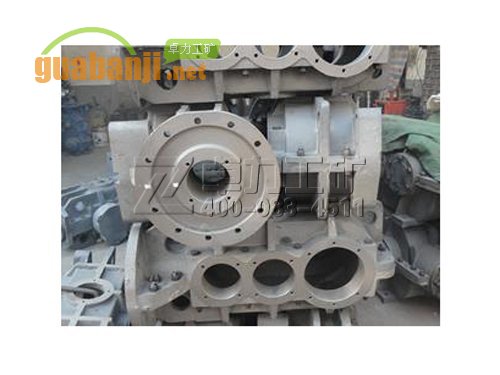

  • 箱体

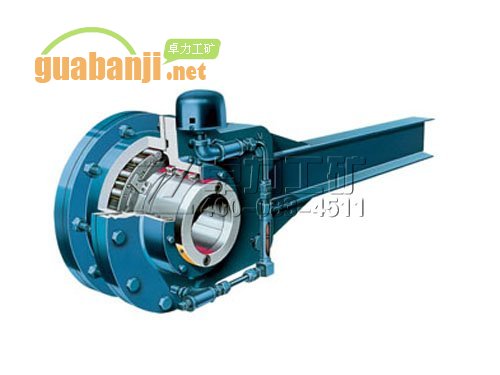

  • 逆止器

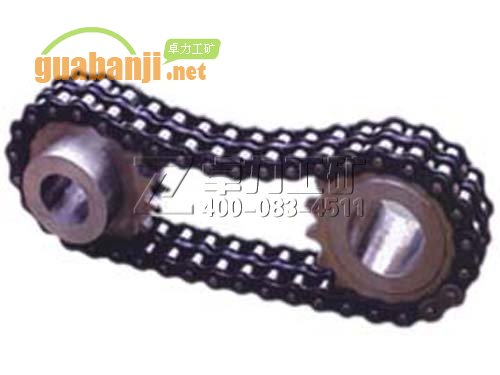

  • 链条
  • 链轮组件2

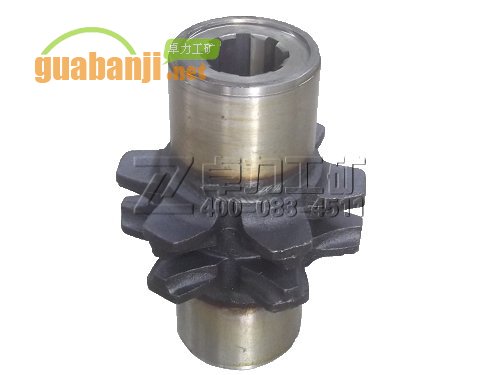

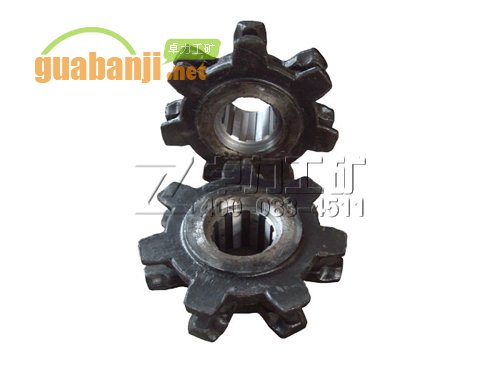

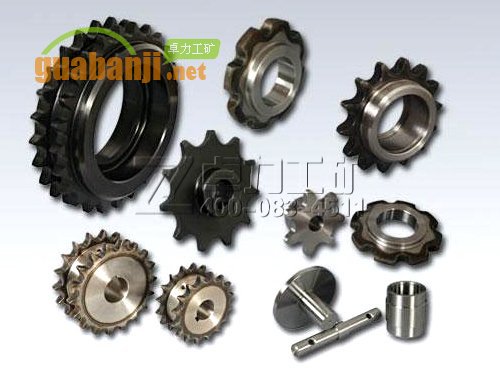

  • 链轮
  • 链接环

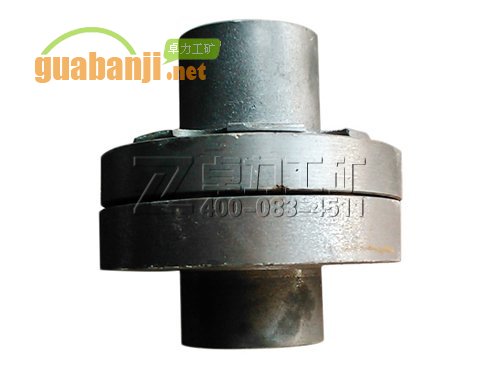

  • 联轴器
  • 联轴器-01

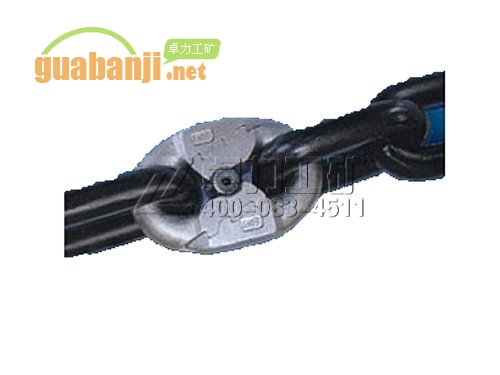

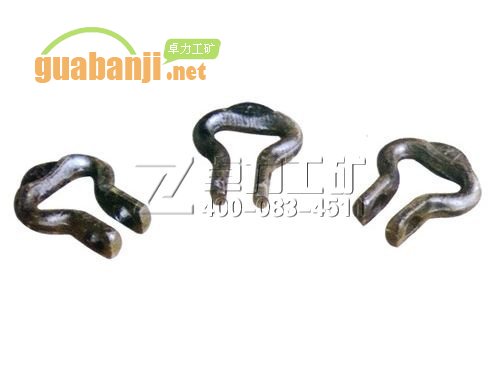

  • 连接环
  •
  • 减速器1
  • 机尾总成

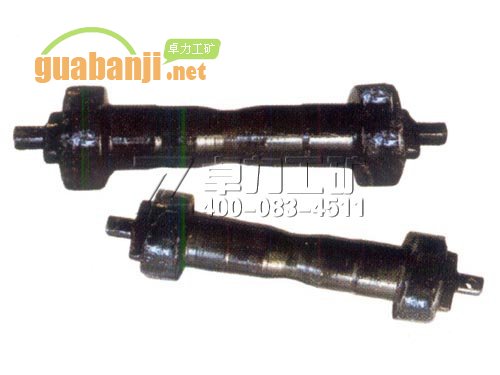

  • 机尾轴
  • 机尾轴-01

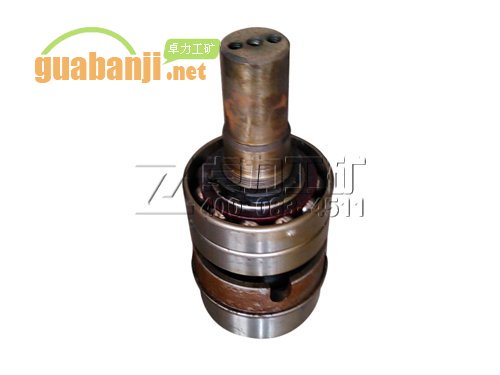

  • 花键轴
  • 花键轴1
  • 护轴板
  • 过渡槽

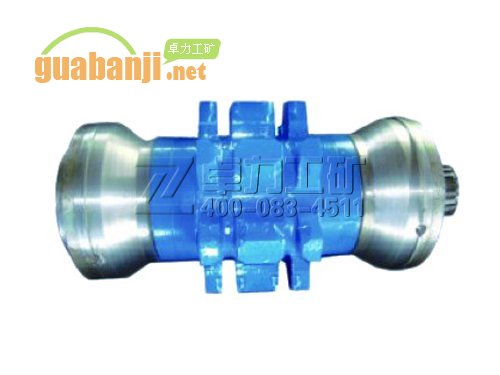

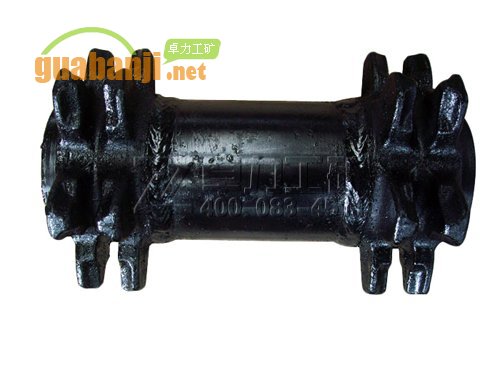

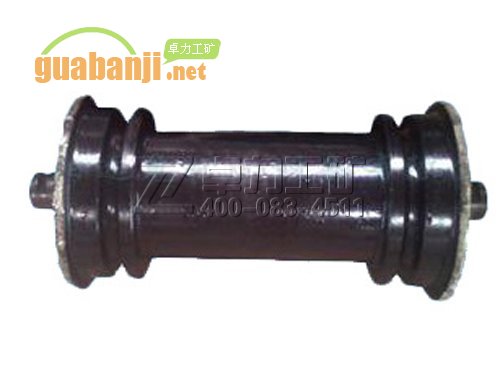

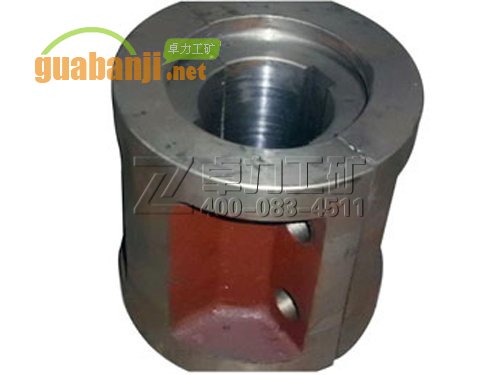

  • 滚筒
  •

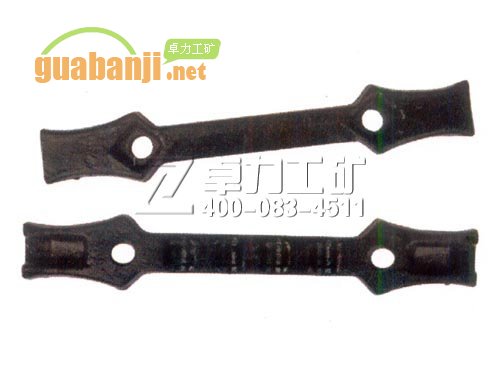

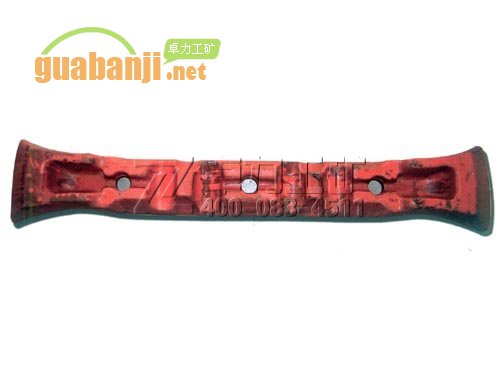

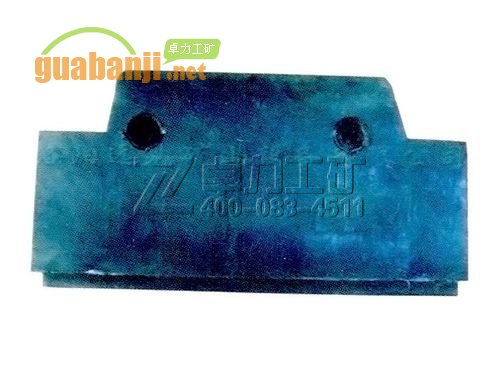

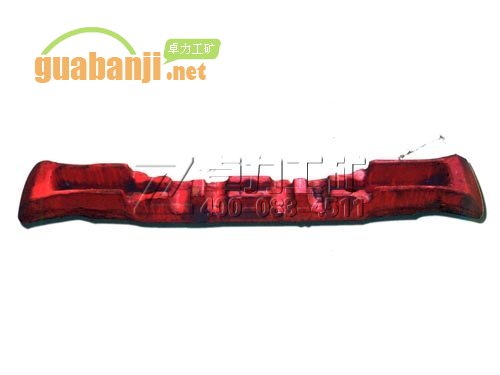

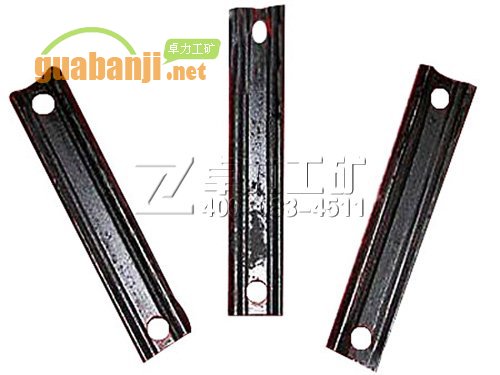

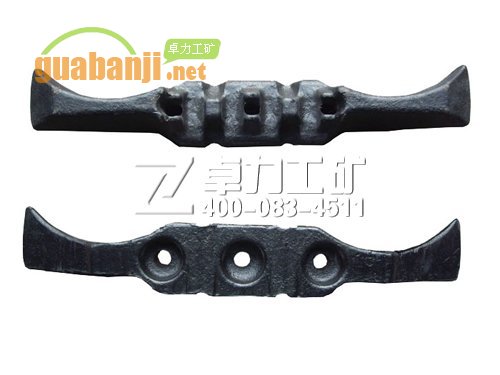

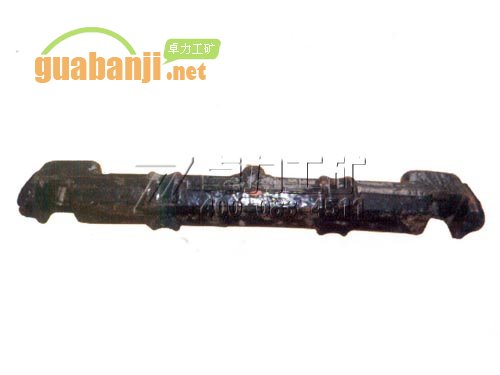

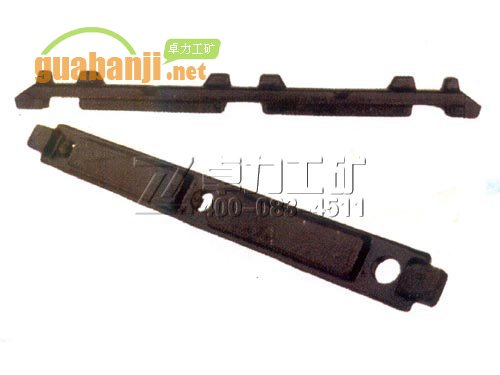

  • 刮板
  • 刮板1

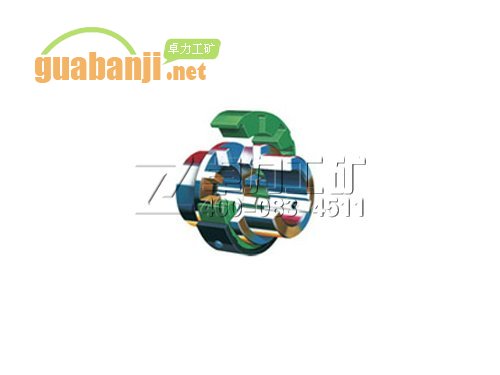

  • 福克R型弹性联轴器

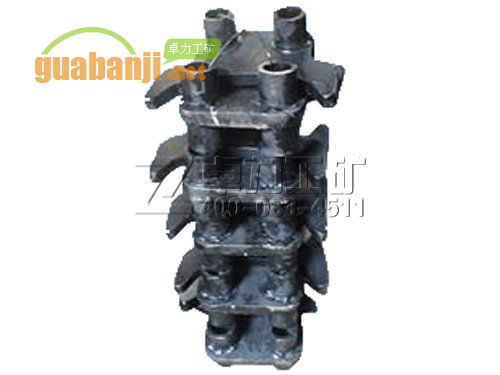

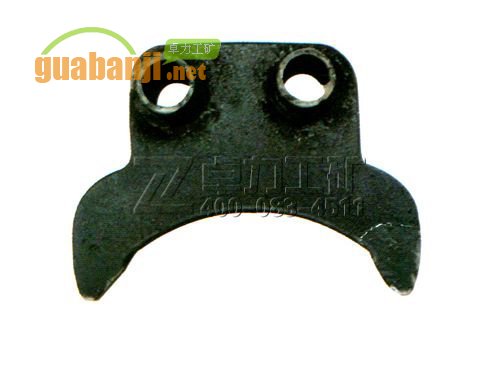

  • 分链器
  • 分链器 (1)

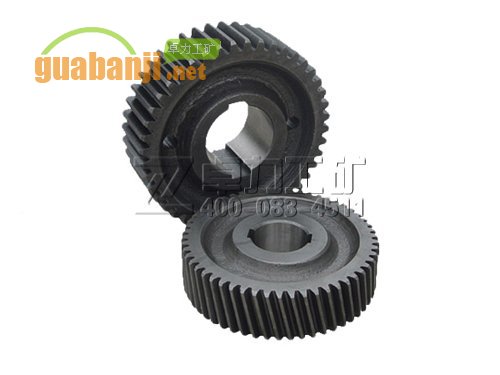

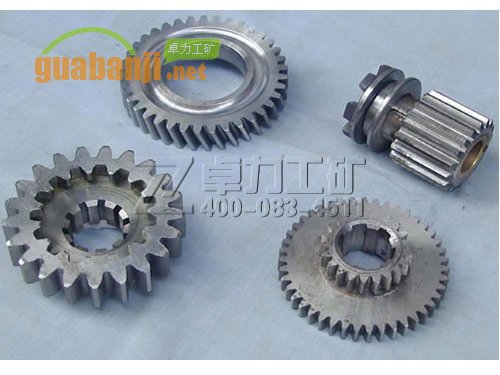

  • 齿轮
  • NE链条

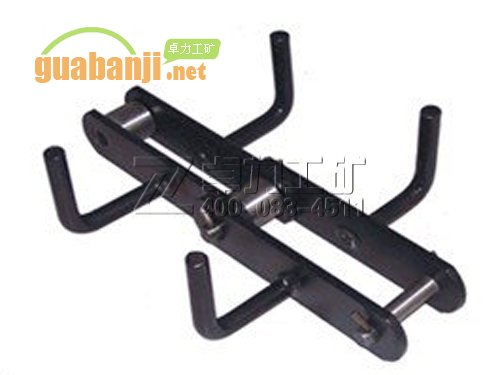

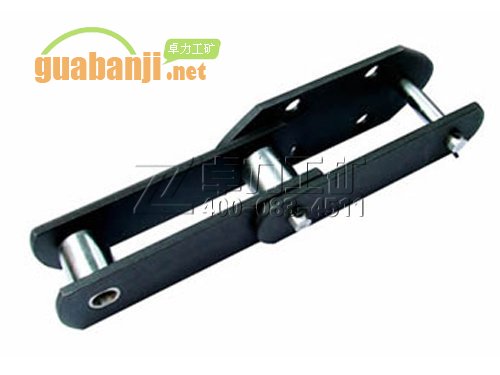

  • FU输送链条

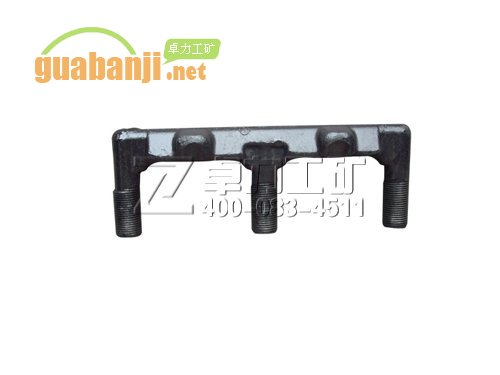

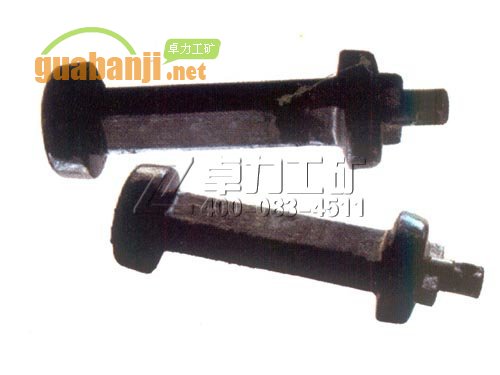

  • E型螺栓
  •
  • 盲轴总成

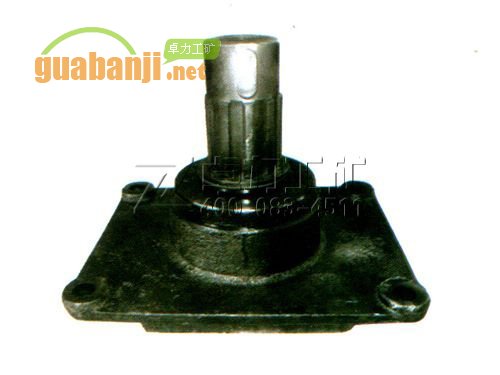

  • 盲轴
  • 链轮组件1

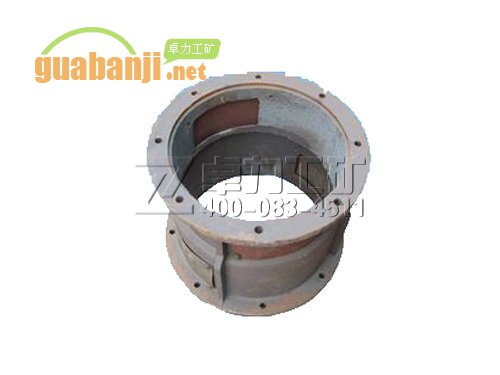

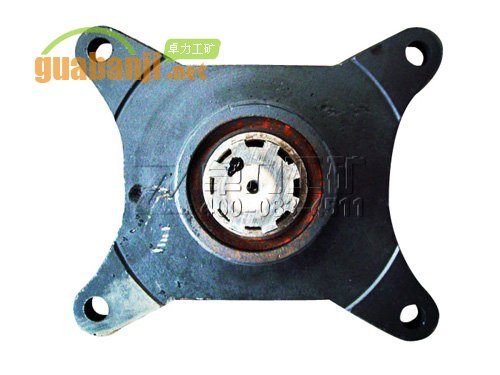

  • 联接罩

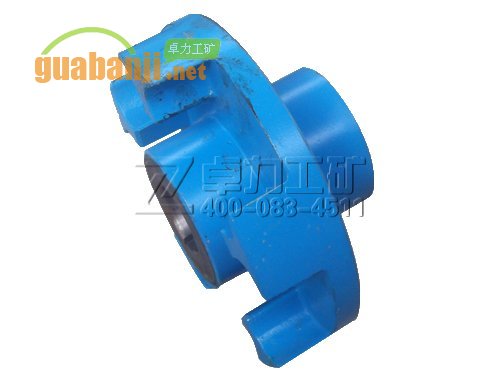

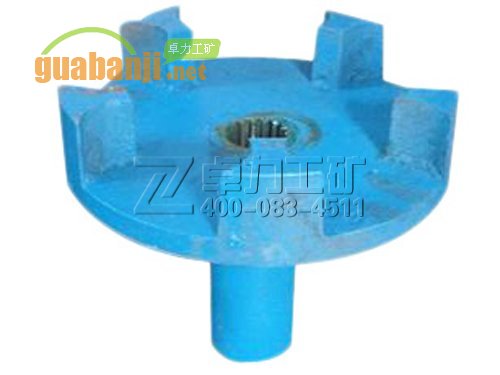

  • 减速机五爪对轮

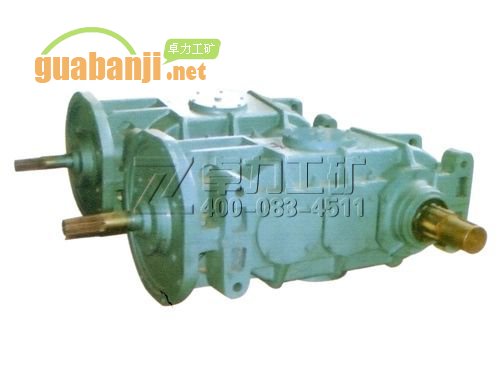

  • 减速机

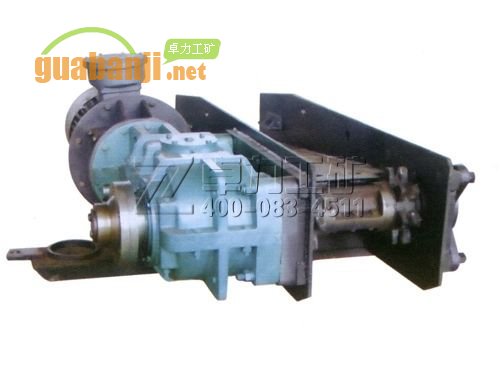

  • 机头总成
  • 机头轮
  • 机头轮-01
  •
  • 机头轮1

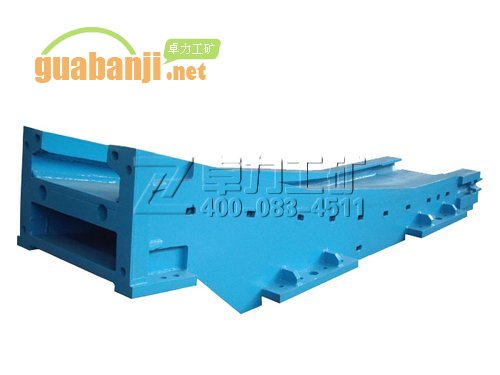

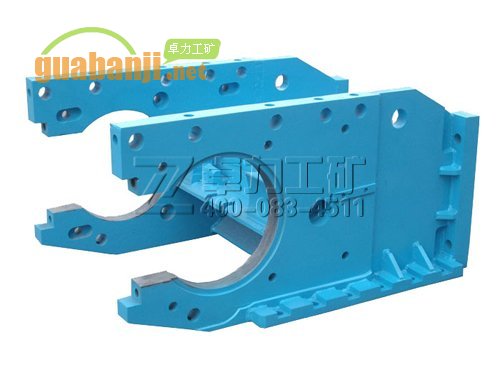

  • 机头架

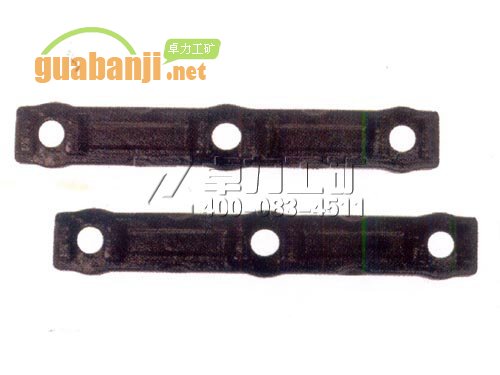

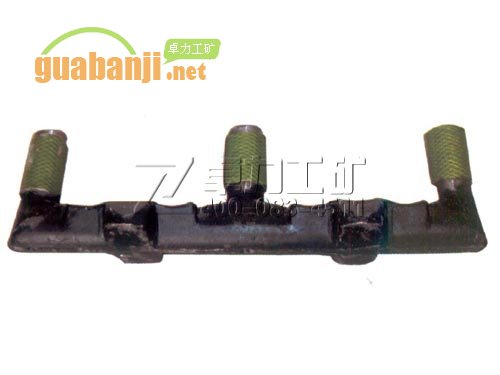

  • 刮板

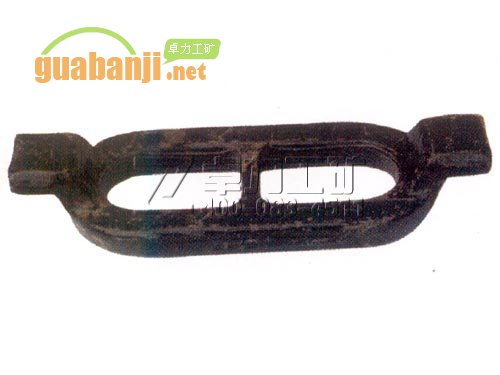

  • 刮板13
  • 刮板12
  • 刮板11
  • 刮板
  • 刮板
  • 刮板
  •
  • 刮板
  • 刮板
  • 刮板
  • 刮板3
  • 刮板
  • 刮板

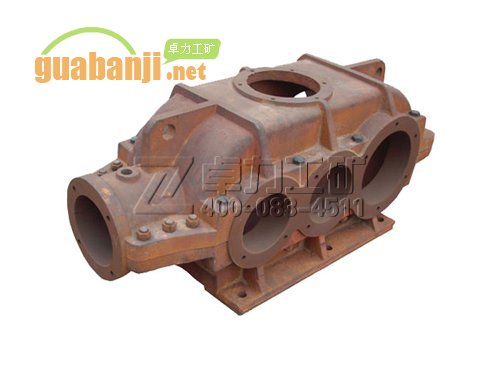

  • 减速机壳
  • 链轮1
  • 轮轴
  •
  • 内外齿轮
  •
  •
