  埋刮板链条汇总>>您当前位置:主页 > 产品中心 > 刮板机链条 > 埋刮板链条汇总

埋刮板链条汇总

卓力优供:U型埋刮板链条、GL型带滚珠刮板链条、T型水平刮板链条、 HL型斗式提升机链条 44#刮板机链条、TB刮板链条、埋刮板输送机爪链、提升机链轮、输送机链条。埋刮板输送机中的刮板链条安装要求:埋刮板输送机安装时应再次检查刮板链条是否转动灵活。只有

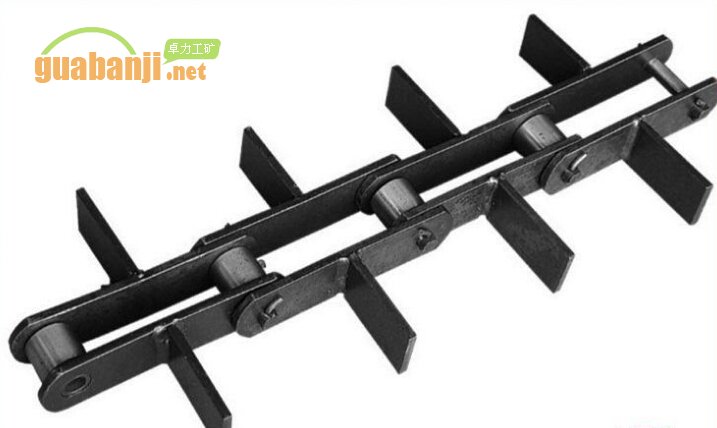

埋刮板输送机链条

U型埋刮板链条
刮板链条材质为45#浇钢(失腊精密铸造一次成型)可根据输送物料的特点和要求,选用适当的形式和规格,其型号规格见下表

规格 孔径 规格 孔径
96*69*125 Φ18 198*116*125 Φ20
105*73*100 Φ12 220*120*160 Φ20
105*73*125 Φ18 220*140*160 Φ25
120*80*125 Φ18 268*140*160 Φ22
140*105*125 Φ18 268*106*125 Φ18
145*110*100 Φ14 280*100*180 Φ20
158*106*125 Φ20 290*120*125 Φ18
180*113*125 Φ18 300*185*200 Φ25
185*105*125 Φ18 368*140*200 Φ25
185*120*125 Φ18 600*280*200 Φ25



GL型带滚珠刮板链条

   刮板链条材质为45#浇钢(失腊精密铸造一次成型)可根据输送物料的特点和要求,选用适当的形式和规格,其型号规格见下表

规格 滚珠 轴销
中心距 D d b L Φ
80 105 36 26 16 25 65 16
100 108 36 28 16 26 65 16
100 120 36 24 12 20 60 12
100 140 38 28 16 22 62 16
125 160 38 30 16 26 72 16
125 176 38 30 16 26 72 16
100 184 28 24 14 24 65 14
160 218 45 34 20 32 80 20
125 368 60 42 25 36 86 25


T型水平刮板链条

规格 孔径 规格 孔径
96*32*125 Φ16 200*40*125 Φ18
105*36*125 Φ16 220*40*160 Φ18
105*34*100 Φ16 270*50*200 Φ22
120*34*100 Φ16 278*42*160 Φ20
140*25*100 Φ16 300*42*200 Φ18
140*30*125 Φ18 330*60*200 Φ25
160*36*125 Φ18 368*60*200 Φ25
180*36*125 Φ18 370*45*160 Φ22
200*30*125 Φ18 380*46*200 Φ18

 HL型斗式提升机链条 44#刮板机链条
型号\规格 axbxBxA
a b B A
67# 100 40 42 58.6
80# 105 50 52 80

主要用途:粮油、矿山等提升设备
品名 规格 最小破断负荷 说明
渗碳链 高强度链
圆环链 Φ14*50*(5环、7环) 65 110 用于HL型斗提
Φ18*50*(7环、9环、11环) 125 190 用于HL型斗提
Φ18*64*(5环、7环) 125 190 用于HL型斗提
Φ22*86*7环 185 320 用于HL型斗提
Φ26*92*9环 250 390 用于HL型斗提
链环钩 Φ14*50*M12 65 110 用于HL型斗提
Φ18*50*M14 125 190 用于HL型斗提
Φ18*64*M14 125 190 用于HL型斗提
Φ22*86*M18 185 320 用于HL型斗提
Φ26*92*M20 250 390 用于HL型斗提

 TB刮板链条
主要用途:粮油、矿山等提升、输送设备
型号 节距 滚子外径 内链节内宽 销轴直径 销轴长度 链板宽度 极限拉伸载荷 说明
TB160 101.6 26.5 26 11.5 70 34.8 11000
TB250 152.4 35 36.5 15.5 90 50 24000
TB350 152.4 35 36.5 15.5 90 50 24000
TB450 200 41 51.8 19.1 120 60 36600

 埋刮板输送机爪链
规格 销轴孔径 说明 规格 销轴孔径 说明
96*68*125 Φ16   198*116*125 Φ18
105*73*100 Φ16   220*140*160 Φ20
140*105*125 Φ16   268*140*160 Φ20
145*110*100 Φ16   295*178*160 Φ20
160*106*125 Φ18   190*140*160 Φ20
180*115*125 Φ18   370*150*200 Φ25

◆ 提升机链轮
链轮有输送机链轮,斗式提升机链轮及各种规格传动链轮,品种齐全,链轮的材质有铸钢件、45#钢铆制而成、锻钢件及45#钢传动链轮,链轮牢固耐用,不易磨损,主要规格见下表:
型号 67# 80#
节距 58.623 80
齿数 13 15 16 18 20 12 15 17 18
顶圆直径 260 300 320 360 390 336 410 465 485
内孔 50 50 50 50 50 50 50 55 60

 输送机链条
齿数 Z=8 Z=9 Z=10 Z=11
节距 100 125 160 200 125 100 125
顶圆直径 290 350 440 545 388 341 470
内孔 65 65 70 75 65 65 65
材料 链轮片45# 芯子HT150

埋刮板输送机中的刮板链条安装要求:
  1.埋刮板输送机安装时应再次检查刮板链条是否转动灵活。只有转动灵活的刮板链条方可进行安装。
  2.装入刮板链条前应先将所有观察盖、头部和尾部的端盖板、弯曲段的下盖板打开(必要是可将水平段、回转段的上盖板也打开),尾轮调到拉紧行程的起端,判明刮板链条的运行方向(运行方向见施工图或装箱说明书的箭头所示。这对模锻链和双板链尤为重要,切勿装反),准备好刮板链条需要的数量,并应配有少量备件 。
  3.组装刮板链条时,应根据输送机的机型、长度和安装现场的具体条件,确定安装的办法和相应的措施。在一般情况下、采用分段的办法。即将10节左右的刮板链条串接为一组,逐组输送机里安装,当刮板链条绕过头轮后可用人工盘车带动。MC和MZ型埋刮板输送机的刮板链条,自上而下吊装较为方便。当刮板链条进入输送机后,其尾端应用撬杠和结实的绳索拉住,以便串接刮板链条后,防止刮板链条下滑速度太快而造成事故。
  刮板链条的最后接头,MS型可在水平中间段的上部即空载部分,予以连接,MC型和MZ型一般在弯曲段的上观察孔处予以连接。
  4.刮板链条安装后,应调整拉紧装置,保持刮板链条有适当的松紧度,不宜太紧或太松,如发现太紧或太松,应在最后接头处,加入或卸下1~2节刮板链条,而后再次进行调整。调整后拉紧装置尚未利用的行程应不小于全程的50%。
  5.驱动装置必须牢固地安装在基础或平台支架上。电动机、减速器的出轴应和输送机头部出轴平行,开式链传动的链条在安装前,应先启动电动机,观察小链轮的转动方向是否与刮板链条的运行方向一致,如旋转方向有误,则应在重新连接电源线后,方可安装传动链条。

济宁卓力刮板机研究专家提醒您:购买设备一定要慎重,可以拨打济宁卓力刮板机免费电话13280082001免费咨询了解更多的埋刮板链条汇总知识,为您的投资决策擦亮眼睛!衷心的祝愿所有的客户生意兴隆,兴旺发达,济宁卓力更期待与您的合作,能为您提供国际一流品质的工矿系列产品是卓力人的荣幸;精益求精是我们对产品质量的不断追求;合理的价格、优质的服务是与您诚挚合作的前提;我们愿同您携手共谋发展,同创未来!
