  FU型链式刮板输送机>>您当前位置:主页 > 产品中心 > 埋刮板输送机 > FU型链式刮板输送机

FU型链式刮板输送机

FU型链式输送机全封闭机壳,密封性能好,操作安全,运行可靠。FU150、200、270型链式输送机的标准中间节长度为2米;非标准中间节长度为1.5米、1米。

FU链式输送机 fu型链式输送机 fu刮板输送机  FU270埋刮板输送机 山东fu输送机 咨询热线:132 8008 2001 曹经理 卓力竭诚为您服务!

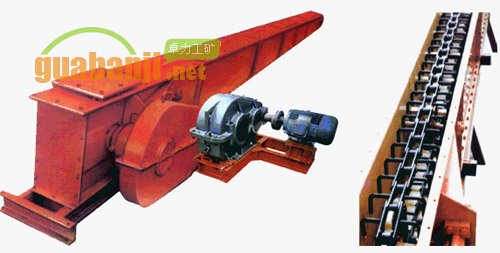

FU系列链式输送机

FU链式刮板输送机简称链式输送机,FU型刮板输送机是一种用于水平(或倾斜角≤15°)输送粉状、粒状物料的链接输送机械新产品,可水平倾斜布置,是冶金、化工、矿山、建材、粮食加工等行业一种理想的新型上市设备。本系列链运机运行平稳,噪音小,操作维修方便,使用成本低。其使用性能明显优于螺旋输送机、埋刮板输送机及其它输送设备,是一种较为理想的新型设备。本机结构紧凑、密封性好,工艺布置灵活,可实现多点加料、多点卸料。本机采用板式滚子链作牵引构件,改埋刮板机牵引链条与导轨的滑动摩擦为滚动摩擦,大大减小了刮板链条的运行阻力,功耗小,刮板链条寿命长,并可实现远距离的物料输送,输送距离最长为100m,输送量最大为700m3/h。

FU刮板输送机适用范围:
FU刮板输送机广泛运用于堆积密度<l.6t/m3,磨琢性较强,粉、粒、小块状物料的水平、小倾角(≤50)连续输送,如煤粉、碎煤、水泥、粉煤灰、焦粉、焦粒、矿粉、化肥、粮食等大输送量(≤700t/h)、长距离(<100m)、较高温度(<150℃)物料的连续输送。

FU型刮板输送机结构:
FU型刮板输送机机头部件、中间槽体、鸡尾部件、刮板输送链、驱动装置、安装枕梁组成。全封闭结构,设备运行时无物料外泄;输送链采用优质滚子链,单链布置型式;设备进出料口、上市长度可根据工艺要求灵活布置、运行可靠性高,节能高效安全且维修方便。物料经进料口均匀进入槽体底部,由机尾向机头方向作封闭连续运行的承载刮板输送链把物料从进料口处连续均匀地输送至出料口排出。可实现多点进料、多点卸料。 机尾设置丝杆调节装置来调节输送链的松紧度,保证其在运行中始终保持张紧状态,可以稳定的运行。

FU型链式输送机工作原理:
FU系列链式输送机优越性源于它的工作原理,由于物料具有内摩擦力和侧压力等特性,输送链的运动使机槽内的物料之内部压力和颗粒间的内摩擦力增加,当料层之间的内摩擦力大于物料与槽壁间的外摩擦力时,物料就随着输送链一起象水一样地向前流动,料层高度与机槽宽度的比值满足一定条件时,可形成稳定的物料流。先进的输送原理,精良的设计和制造工艺为本系列产品的优良性能提供了可靠保证。

FU刮板式输送机结构特点:
FU刮板输送机的传动型式有左装、右装两种。
FU刮板输送机的驱动装置采用XWD型行星摆线针轮减速机,轴装式减速器与一级三角胶带的联合传动。
输送机的长度L以0.5米为一档。FU150、200、270型输送机的标准中间节长度为2米;非标准中间节长度为1.5米、1米。FU350型的标准中间节长度为3米;非标准中间节长度为2.5米、2米、1.5米。
工艺布置时可选用数节标准中间节与数节非标准中间节组合成需要的机长L,并尽可能选用标准节组合。
FU刮板输送机的链条有普通型和耐温型(60℃-110℃)2种。物料温度高于110℃时,应与我厂联系特殊订货。Tel:13280082001 曹经理。

A.结构简单:在输送长度上可任意点进料或卸料。
B.结构坚实:能经受住煤炭、矸石或其他物料的冲、撞、砸、压等外力作用。能适应采煤工作面底板不平、弯曲推移的需要,可以承受垂直或水平方向的弯曲。
C.便于安装:能兼作采煤机运行的轨道。
D.应用灵活:可反向运行,便于处理底链事故。能作液夜支架前段的支点。

1.结构合理、设计新颖、技术先进、系列齐全。
2.全封闭机壳,密封性能好,操作安全,运行可靠。
3.节省费用,节电且耐用,维修少,降低消耗,提高效益。
4.输送能力大,允许在较小空间内输送大量物料,输送量达6~600m3/h。
5.进出口灵活,高架、地面、地坑、水平、爬坡(≤15°)均可安装,输送长度可根据用户设计。
6.使用寿命长,输送链用合金钢材经先进热处理手段加工而成,正常寿命>5年,链上的滚子寿命≥2~3年。

FU链式输送机特征
1、输送量大,允许在小容量空间内输送大量物料,输送能力15~500m3/h。
2、输送能耗低,借助物料的内摩擦力,与螺旋输送机相比节电40%~60%。
3、密封和安全,全密封的机壳使粉尘无缝可钻,操作安全,运行可靠。
4、使用寿命长,用合金钢材经先进的热处理加工而成的输送链,其正常寿命>3年,链上的滚子寿命(根据不同物料) 1~3年。
5、输送长度长,水平输送距离可达60米以上。
6、工艺布置灵活,可高架、地面、地坑,爬坡( 15 )安装,可多点进出料。
7、使用费用低,节电且耐用,维修率极低,降低消耗,提高效益。

FU型链式输送机技术参数表:
型  号 槽宽
(mm)
理想
粒度
(mm)
10%最
大粒度
(mm)
最大
输送
斜度
最适合输送量(m3/h) 物料
湿度
链条线速(m/min)
10 12 13.5 15 16 20 25
FU150 150 <4 <8 ≤15° 6-9       9-13    12-18 15-23 ≤5%
FU200 200 <5 <10 11-14       16-22    22-29 27-36
FU270 270 <7 <15 19-27 23-32 25-36 28-41 31-43 38-54 47-68
FU350 350 <9 <18    36-50    49-68    65-90 63-113
FU410 410 <11 <21    50-72    63-90    86-117 95-135
FU500 500 <13 <25    72-99    95-131    136-180 144-203
FU600 600 <15 <30    104-144    135-190    180-260 207-270
注:最适输送量是以水泥为物料计算的,用于其它行业输送琢性小、温度<60℃的物料时,速可加快。物料湿度≤5%,指手湿成团,撒手能散。 FU型链式输送机倾斜输送时的折扣系数 η 值参见表:
倾角 0~2.5 2.5~5 5~7.5 7.5~10 10~12.5 12.5~15
η 1 0.95 0.9 0.85 0.8 0.7
注:当输送机倾斜放置时,输送量将减少,这时实际实际输送能力为技术参数表的数值乘以折扣系数 η值。
FU型链式输送机输送水泥生熟原料和成品粉料的最适链速:
物料 生料细粉或水泥成品 熟料细粉或水泥成品 生料或熟料 粗粉回料
湿度 <60℃ 60~120℃ <60℃ 60~120℃
最适链速(m/min) 15~20 10~13.5 10~12 10
最大链速(m/min) 25 15 13.5 12
友情提示:FU150、200、270型链式输送机的标准中间节长度为2米;非标准中间节长度为1.5米、1米。

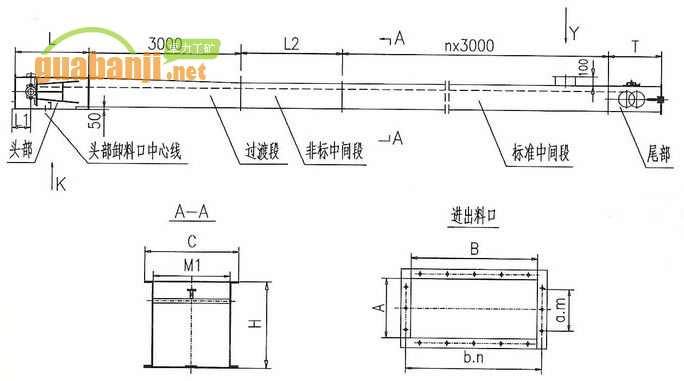

FU系列链式刮板输送机外形尺寸图
FU系列链式刮板输送机外形尺寸图
FU链式输送机外形图



FU型链式输送机设备选用和工艺布置:
FU刮板输送机的规格性能列入表一。表中列出了各机型在不同链速下的输送能力范围。同样的输送量可以在表中选到不同的机型,若选用较大机型则链速较低、磨损小,但设备投资较高,若选用较小机型则链速较快,磨损相对较高,但设备投资较省。应当指出,当实际输送量达不到该机输送能力的65%时,由于机槽内物料层过薄而造成输送链空转,也会增加设备的磨损。因此,建议输送机的实际输送量不宜低于表一中输送能力的最小值,以实际输送量乘以1.2以后,也不宜高于表中输送能力的最大值。
1.设备选用:
(1)链速
  根据物料的状态选择链速,对磨琢性强、温度高、粗大颗粒比例多及料粒大的物料选用慢速对水泥和生料的最适链速可参照表2-2选择,其它与水泥性能及状态相近的物料可以参照选择。
(2)机型
  根据输送量选定机型。在同样输送量下,选择较大机型可使链速降低,延长使用寿命,但输送量低于应输送量30%以上时,会发生料层过薄,形成空转,增加磨损。
(3)动力
  根据输送量,输送长度和工艺状况参照表3-7选择动力。驱动装置的装配形式分为X1、X2及左右装等,X2为背装式。
(4)进出料口
  各进出料口,用户根据需要进行选择。
a.以免进料畅,对流动性差,湿度大的物料不宜采用上进料口。
b.第一只进料口离尾轴较近时,不宜采用上进料口。
c.根据用户需要,本机可设多只进、出料口,还可提供带闸出料口。

FU型刮板输送机设备选用:
1、链速选择 用户应根据物料的状态,先选择适当 的链速,如是说磨琢型强、温度高、粗大颗粒比较多及颗粒比较大的物料,宜选用慢速。
2、机型选择 链速确定后,即可根据输送量选择最适机型。在同样输送量下,选择较大机型可使链速降低,从而延长使用寿命。但输送量也不宜太小,如实际量低于该机额定输送量度30,使用时料层过薄,会造成空转,反而会增加磨损。
3、进出料口的选择 对于流懂性差或温度达的物料,一般不宜采用上进料口,以免进料不畅。 由于工艺布置的限制,当第一支进料口离离尾部轴较近(不能保证最小距离Uomin)时,一般不宜采用上进料口。本机采用多个进料口和多个出料口,还可以根据客户需要,提供带闸的出料口。两台链运机上下交叉衔接时,应分别采用“中间节底面出料口”(有带闸的和不带闸的两种)和“两侧进料口” FU系列链式输送机是输送粉状、料状物料的连续输送机械新产品,其使用性能优于螺旋输送机、埋刮板输送机,水平、倾斜布置,是冶金、化工、矿山、建材、粮鉰加工等行业一种理想的新型输送设备。
济宁卓力刮板机研究专家提醒您:购买设备一定要慎重,可以拨打济宁卓力刮板机免费电话13280082001免费咨询了解更多的FU型链式刮板输送机知识,为您的投资决策擦亮眼睛!衷心的祝愿所有的客户生意兴隆,兴旺发达,济宁卓力更期待与您的合作,能为您提供国际一流品质的工矿系列产品是卓力人的荣幸;精益求精是我们对产品质量的不断追求;合理的价格、优质的服务是与您诚挚合作的前提;我们愿同您携手共谋发展,同创未来!
