其他输送机

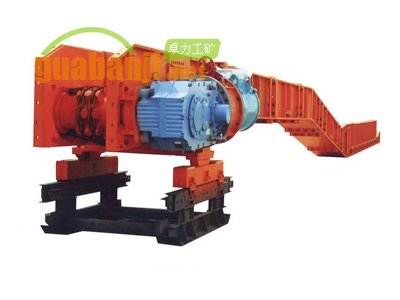

SZB槽用桥式刮板转载机

来源:本站 发布时间:2019-01-20 访问量:944
提前

转载机 刮板转载机  顺槽用刮板转载机 桥式转载机   卓力SZB系列刮板转载机型号齐全,欢迎来电咨询:13280082001 曹经理。

转载机全称是顺槽用桥式刮板转载机,是一种中间转载输送设备,在国内外高产、高效综合机械化采煤采区内煤炭运输系统中普遍使用,安装在采煤工作面下顺槽,两端分别与可弯曲刮板输送机和伸缩皮带运输机搭接,将工作面运来的煤转运入伸缩皮带运输机,由皮带运输机将煤运至采区煤仓或上山运输设备中。

配套设备
刮板转载机可与刮板输送机、顺槽可伸缩皮带机、破碎机、液压支架相配套。

作用
刮板转载机在大型综采工艺的三机配套中的作用,是把在采掘面上由刮板机运出的煤炭,由巷道底板升高后,转送到带式输送机上。
刮板转载机主要用于综合机械化采煤,在长壁工作面刮板输送机和顺槽可伸缩皮带机之间起转载输送煤炭的作用。使用转载机后,可以避免顺槽可伸缩皮带机机尾的频繁移动,从而保证工作面生产的顺利进行。刮板转载机主要应用于高产、高效综合机械化工作面顺槽转载输送煤炭。

结构特点
桥式转载机实际上是一种可以纵向整体移动的短的重型刮板输送机,结构与刮板输送机相似,其中一些零部件和刮板输送机通用,顺槽用刮板转载机由中部槽、链条、刮板及牵引系统组成,有轧制中部槽组装式整体组焊箱式结构两种。它的长度较小,便于随着采煤工作面刮板输送机的推进和皮带输送机的伸缩而整体向前移动。在机械化采煤工作面顺槽中使用转载机,可以将煤炭抬高,便于向皮带输送机装载,并可以减少顺槽中可伸缩皮带输送机的伸缩拆装次数,从而加快机械化采煤工作面的推进速度,提高采煤生产效率,增加煤炭产量,为工作面高产高效开采提供便利的条件。

执行标准:MT/T69-1995《煤矿用刮板转载机技术条件》刮板转载机型号编制方法如下:
转载机型号
刮板转载机技术参数
项目 SZB630/75 SZB630/110 SZB730/40 SZB730/75 SZB730/110
设计长度(m) 25(60) 26(60) 25(60) 25(60) 25(60)
输送量(t/h) 600 600 400 600 700
链速(m/s) 1.33 1.07 0.86 1.33(0.86) 1.07
装机功率(kw) 75 110 40 75 110
圆环链规格(mm) 18Χ64-C 22Χ86-C 18Χ64-C 18Χ64-C 22Χ86-C
中部槽规格(mm) 1500Χ630Χ190 1500Χ630Χ222 1500Χ730Χ190 1500Χ730Χ190 1500Χ730Χ222
破碎机       PLM800 PLM800
皮带机 DSJ-80 DSJ-80 DSJ-80
DSJ-100
DSJ-80
DSJ-100
DSJ-80
DSJ-100
爬坡角度 10° 10° 10° 10° 10°
