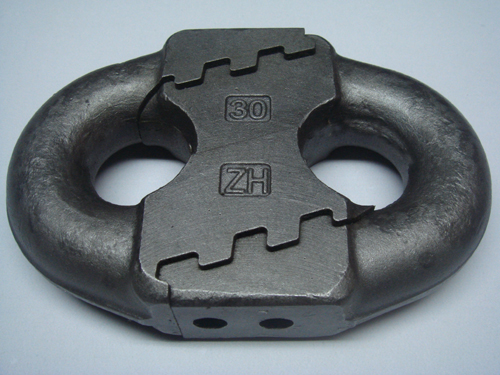

锯齿环

锯齿环简介：
锯齿环，也叫扁平环、锯齿联接环，锯齿接链环，是刮板机圆环链用扁平连接环。
锯齿环属刮板机配件，用于连接刮板和链条。
连接环在运行中有很重要的作用，如因链环质量问题早成断裂，会造成严重的运行事故。

类型：锻造型、锻打型。
材质：锯齿环材质为材质一般为25MnV或者23MnNiMoCr54材质
规格：18×64、22×86、24×86、26×92、30×108、34×126

锯齿环规格
规格mm 初始负荷KN 实验负荷KN 最小破断负荷 KN 拉伸负荷
14×50       8          190         230          190 ～200
18×64        13         330        370           330 ～340
22×86        19        490        550          490 ～510
24×86       23         580         650          580 ～600
26×92         26        640        770           640 ～700
30×108        35         850       1020           850 ～900
34×126        45       1080       1300           1080 ～1200
38×137       57        1360       1630           1360 ～1500
42×152      69        1660         2000           1660 ～1800

锯齿环选型
18×64型锯齿环，适用于普采刮板输送机，适用于SGB630/75、SGB630/150等型刮板输送机
30×108型锯齿环，适用于综采刮板输送机，适用于764、830等型刮板输送机
34×126型锯齿环 适用于综采刮板输送机，适用于880、960等型刮板输送机
