刮板机接链环

卡块式接链环·平环

来源:本站 发布时间:2019-05-13 访问量:815

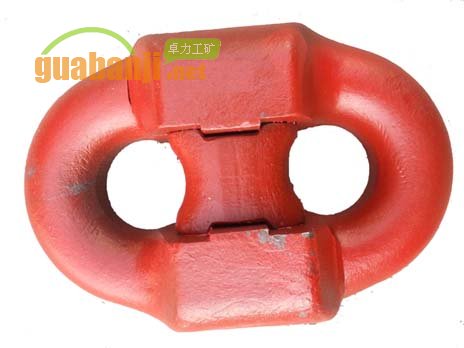

卡块式接链环·平环
卡块式(链锁)接链环 链锁式接链环,卡块式接链环 大肚子连接环 平式接链环 卡块环 平环   咨询热线:132 8008 2001 曹经理 卓力竭诚为您服务!

卡块式接链环是专门为连接圆环链和紧凑链而设计的,锻件采用优质高合金钢作为原材料,并经过精密的加工中心加工和独特的热处理工艺处理完成,具有很高的拉伸性能和疲劳寿命。
链锁式(卡块)接链环只可用于水平使用,与链轮极佳的配合,安全运行,极大的提高了接链环的使用寿命。
卡块式接链环规格:26×92 30×108 34×126 38×126 38×137 42×146 48×152

卡块式接链环结构及工艺
其外形大小符合DIN22259 Part2 1983标准的要求,在制造过程中选择了富含Cr、Ni、Mo、合金蒜素的高合金钢和多重热处理工艺,以确保“链锁”式(只可安装于水平使用)与配套的链轮“极佳”配合,安全运行。固定螺钉经过防腐处理,利于拆除。链锁式连接环中间块固定有三种形式,用户可根据安装习惯、工况自行选择。

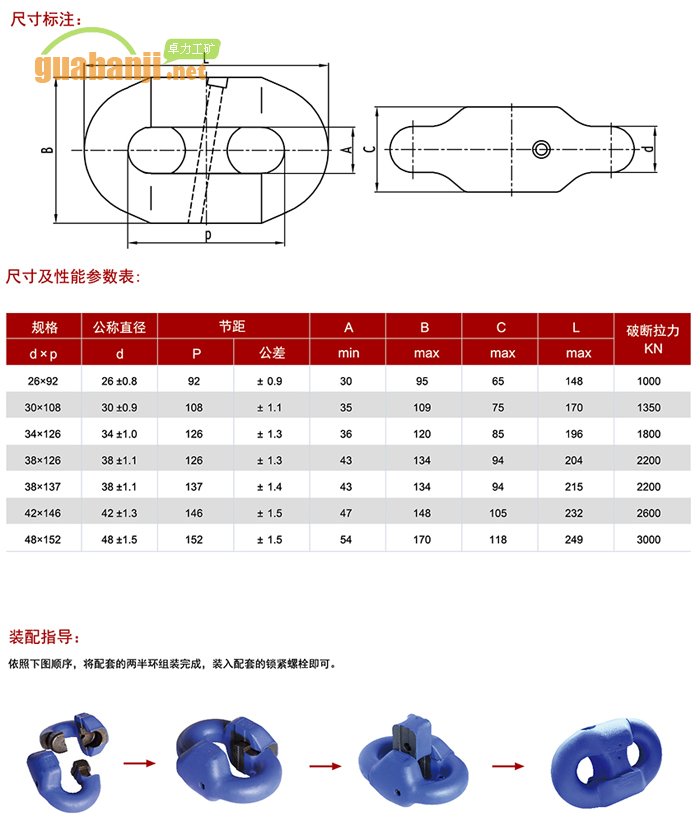

卡块式接链环规格与尺寸                    单位为毫米

规格
d×p
公称直径
节距

min

max

max

max
d p 公差
26×92 26±0.8 92 ±0.9 30 95 65 148
30×108 30±0.9 108 ±1.1 35 109 75 170
34×126 34±1.0 126 ±1.3 36 120 85 196
38×126 38±1.1 126 ±1.3 43 134 94 204
38×137 38±1.1 137 ±1.4 43 134 94 215
42×146 42±1.3 146 ±1.5 47 148 105 232
48×152 48±1.5 152 ±1.5 54 170 118 249

表2  机械性能和疲劳性能
规格
d×p
试验负荷 脉动负荷下限 脉动负荷上限 最小破断负荷(KN) 最小循环次数(次)
26×92 690 53 265 1000
4000
30×108 920 71 353 1350
34×126 1360 91 454 1700
38×126 1520 113 567 1900
38×137 1520 113 567 1900
42×146 1840 139 693 2300
48×152 2170 181 805 2900
卡块式接链环包装
专门针对我公司产品特点设计的包装桶,具有搬运方便,密封性好等突出优点。
规格型号  26×92 30×108 34×126 38×126 38×137 42×146 48×152
每桶/套     20        15            10           10        10          7             5

链锁式接链环,卡块式接链环


卡块式接链环购买时注意的问题:
       我们都知道接链环在煤矿上的使用安全标准还是很高的,要求连接环的破断负荷不能小于链条的破断负荷,这就对我们在生产使用的材质和技术有了很高的要求,一般接链环用在矿上的时候是必须要用煤安证的也就是煤矿安全许可证,从这点就可以看出对接链环的技术要求有多高了。
