立式接链环·立环



接链平环42×146,矿用紧凑链接环,V型锁式链接环 V型锁  进口立环，国产立环，荷兰立环，紧凑链接环，锁式链接环

链接环，进口锁式链接环，立环，是专门连接圆环链和紧凑链设计的。含Cr,ni,mo合金元素的高合金原材质的多重热处理而成，具有非常高的拉绳性能和抗疲劳寿命。只能垂直使用，外形大小负荷DIN222558  PART3的要求。精密设计，确保与链轮的‘紧密的极佳“结合。V型锁质量比其他链接环质量要轻。

接链环有用于平环的接链环和用于立环的接链环两种．近年来一直趋向采用用于立环的接链环，这样的接链环在通过链轮时不与链轮产生接触，所以也不会有磨损。卓力自主生产的接链环是一种新型的用于扁平链立环的接链环，因其闭合长度极短，安装时无需松弛链条；其设计构思新颖，可双向安装，不用考虑输送方向，也不存在装反的可能；接链环中部的锁块可避免链条扭结，同时也提高了接链环的强度。

主要机械性能
规格mm 初始负荷KN 实验负荷KN 最小破断负荷 KN 拉伸负荷
14×50       8          190         230          190 ～200
18×64        13         330        370           330 ～340
22×86        19        490        550          490 ～510
24×86       23         580         650          580 ～600
26×92         26        640        770           640 ～700
30×108        35         850       1020           850 ～900
34×126        45       1080       1300           1080 ～1200
38×137       57        1360       1630           1360 ～1500
42×152      69        1660         2000           1660 ～1800

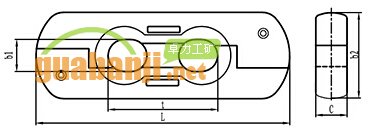

D型立式接链环·立环

D型立式接链环是专门为连接圆环链和紧凑链而设计的，只可用于垂直使用。锻件采用优质高合金钢作为原材料，并经过精密的加工中心加工和独特的热处理工艺处理完成，具有很高的拉伸性能和疲劳寿命。


D型立式接链环突出特点：安装简单快捷 链条不会打结 安装无方向性 寿命长久

D型立式接链环规格：34×126 38×126 38×137 42×146 48×144 48×152

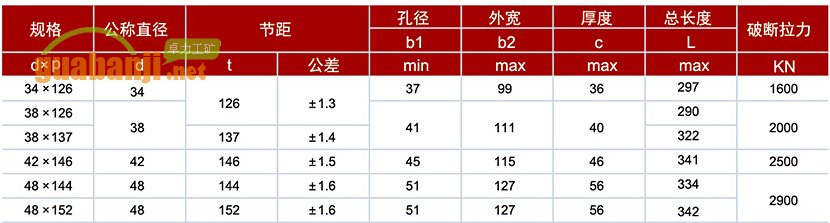

D型立式接链环技术参数表：
