刮板输送机

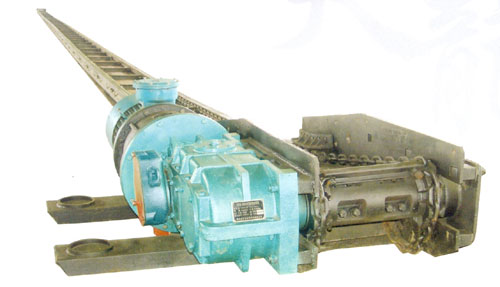

SGW可弯曲刮板输送机

来源:本站 发布时间:2019-04-28 访问量:959
可弯曲刮板输送机的相邻中部槽在水平、垂直面内可2°~4°有限度折曲。

可弯曲刮板输送机适用于受倾斜中厚煤层炮采工作面和顺槽运输煤炭,配以推进装置时,可弯曲刮板输送机可以配合滚筒采煤机适于普采运输煤炭,可弯曲刮板输送机采用单侧驱动,电动机布置在打空侧,可弯曲刮板输送机由机头、过渡槽、中部槽、刮板链、机尾和溜槽挡板构成,可弯曲刮板输送机动力由电动机、液力联轴器经减速器带动链轮使刮板链运行输送煤炭。

用途:可弯曲刮板输送机要适用于一般中、小型煤矿井下缓倾斜煤层炮采工作面内输送煤炭,如在中部槽上部增设挡板,增加可弯曲刮板输送机输送断面亦可在中间巷道内使用,特别是对井型小、产量不大,工作面长度不太长的小煤矿更为合适,可弯曲刮板输送机在一般煤矿因地质条件限制而不宜使用其它类型输送机的情况下,亦可弯曲刮板输送机可为辅助之用。

SGW型刮板输送机结构
机头传动装置:由电动机、液力联轴器、减速器、机头架、机头传动链轮组成。
液力联轴器:采用型420型液力联轴器
减速器:其作用为减速,采用三级齿轮减速;第一级为园弧锥齿轮,第二级为斜齿园柱齿轮;第三级为直齿园柱齿轮,总减速比为29.6
机头链轮:其作用是传动刮板链,采用整体剖分式,便于安装和拆卸。
机头架:其作用是支承传运链轮,减速器和电动机。
溜槽:其作用是支承货载,刮板链和刮板链导向,分为中部槽,调节槽和过渡槽。
中部槽:每节长度为1.5米,溜槽槽帮为猛钢轧制的特殊型钢,两个槽帮与中板焊接成中部槽,槽与槽的连接是由一端带锥度的连接头插入另一节溜槽端部的连接槽中,这种连接结构可使溜槽在水平方向上允许偏移3度,在垂直方向上允许偏移4度,以适应平缓地弯曲和底板不调节槽:结构与中部槽相同,长度有米和0.5米两种,其作用是为适应工作面运转条件来调节运输铺设长度。

SGW型刮板输送机的组成及工作原理
结构组成:主要由机头传动装置、溜槽、刮板链、机尾,附属装置组成
工作原理为:绕经运输机全长的封闭刮板链,由机头传动链轮带动,在溜槽内连续运行,将输送机溜槽中的煤炭刮运到机头,转入其它运输设备中。

SGW型刮板输送机技术参数表




SGW-150C
SGW-26
出厂长度
200米
100米
输送量
250吨/时
70吨/时
链  速
0.868米/秒
0.86米/秒
电动机


型  号
DSB-75
BJQO261-40T2
功  率
75千瓦X2
13千瓦X2
转  速
1480转/分
1460转/分
电  压
380/660伏
380/660伏
液力连轴器


型  号
YL-450型

额定功率
75千瓦

工作液体
22#汽轮机油

注油量
14升

刮板链


型  式
边双链
边双链
规  格
Ф18X64毫米
Ф14X50毫米
链条破断拉力
≥41吨
≥25吨
减速机转动比
1:24.44

中部槽长X宽X高
1500X630X190
1200X420X150
机器总重
87.6吨
9.2吨
