  SGZ中双链刮板输送机>>您当前位置:主页 > 产品中心 > 刮板输送机 > SGZ中双链刮板输送机

SGZ中双链刮板输送机

SGZ中双链刮板输送机(sgz刮板机,sgz型刮板运输机)是煤矿井下用重要的输送设备。 综采刮板机与顺槽用刮板转载机、皮带机配套使用,起到运输煤炭的作用。
综采SGZ中双链刮板机

综采刮板机,又叫矿用刮板机、煤溜子,是煤矿井下用重要的输送设备。综采刮板机与顺槽用刮板转载机、皮带机配套使用,起到运输煤炭的作用。

综采刮板输送机主要用于煤矿薄煤层或极薄煤层、中厚或厚煤层和缓倾斜煤层炮采、普采、高档普采、综采综放等工作面输送煤炭,也可用于掘进巷道运输和顺槽运输,配套采煤机时,刮板输送机中部槽也是采煤机的行走轨道。

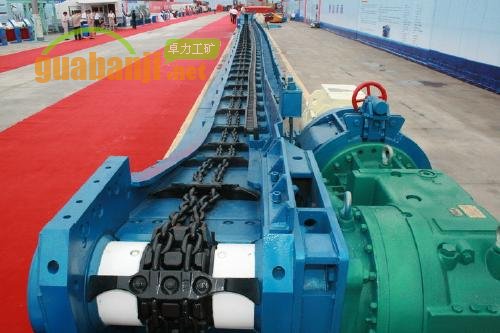

高强度耐磨刮板输送机
1、中部槽、过渡槽应用了获得国家科技进步二等奖的等离子熔覆技术,在中板、底板和舌板上表面、槽帮内腔、铲板槽帮上表面等易磨损部位进行了等离子熔覆处理。熔覆层厚度约5mm,硬度可达HRC50以上,与基体板材相比硬度提高2倍以上,使用寿命可延长1倍以上。
2、链轮采用优质合金钢锻造毛坯,机加工成型,链窝表面采用特殊热处理工艺,硬度达到HRC50-55,淬硬层深度达到10mm以上,具有高强度、高寿命的优点。
3、能够连续不断地输送煤炭以及其它松散物料。
4、能够在水平和垂直方向弯曲一定角度。
5、能够方便地实现运输距离的延长和缩短。
6、能够配置多种的驱动功率和安装方式。
7、能够为采煤机提供运行的轨道。
8、能够为支架提供拉移支点。

SGZ刮板机为正常中双链,可以根据具体情况选用,常用中型刮板机型号及参数如下:

参数项目 SGZ630系列 SGZ730系列 SGZ764系列 SGZ800系列
设计长度(m) 150~200 150~200 150~180 250
输送量(t/h) 450 600 800 1500
装机功率(kw) 220~320 264~400 320~400 630~800
链速(m/s) 1 1.1 1.1 1.1
配套减速器 F3CDK11G4 R3CKD70DC R3CKD70DC R3CXKD400
刮板链形式 中双链
链条规格 26×92-C 34×126-C
中部槽型式 铸焊结构/轧焊结构 铸焊封底式
中部槽规格 1500×590×264
1500×630×222
1500×690×275
1500×730×222
1500×724×300
1500×724×275
1500×800×303

型号 输送量
(t/h)
设计长度
(m)
电机功率
(kw)
链速
(m/s)
链条规格
(mm)
中部槽规格
(长×宽×高)
SGZ630/220(铸) 450 200 2×110 1.07 Φ22×86-C 1500×630×208
SGZ630/132(铸) 500 200 132 0.93 Φ22×86-C 1500×590×252
SGZ630/160(铸) 600 200 160 1.1 Φ26×92-C 1500×590×252
SGZ730/320(铸) 700 200 2×160 1.1 Φ26×92-C 1500×680×300
SGZ730/200(铸) 800 200 200 1.1 Φ26×92-C 1500×680×300
SGZ730/400(铸) 800 200 2×200 1.1 Φ26×92-C 1500×680×300
SGZ764/400(铸) 800 200 2×200 1.1 Φ26×92-C 1500×724×300
SGZ764/500(铸) 900 200 2×250 1.02 Φ30×108-C 1500×724×300
SGZ764/630(铸) 1000 200 2×315 1.02 Φ30×108-C 1500×724×300

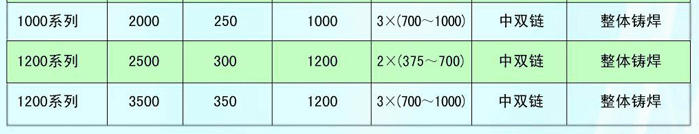

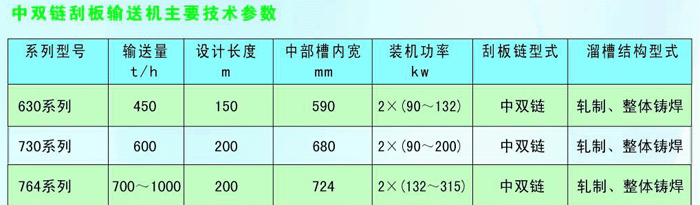

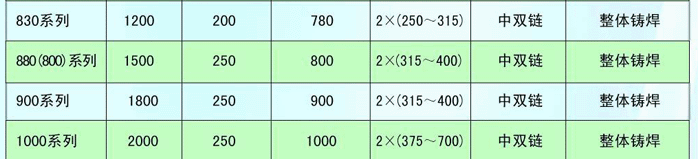

中双链刮板输送机技术参数表



 高强度耐磨刮板输送机
济宁卓力刮板机研究专家提醒您:购买设备一定要慎重,可以拨打济宁卓力刮板机免费电话13280082001免费咨询了解更多的SGZ中双链刮板输送机知识,为您的投资决策擦亮眼睛!衷心的祝愿所有的客户生意兴隆,兴旺发达,济宁卓力更期待与您的合作,能为您提供国际一流品质的工矿系列产品是卓力人的荣幸;精益求精是我们对产品质量的不断追求;合理的价格、优质的服务是与您诚挚合作的前提;我们愿同您携手共谋发展,同创未来!
