刮板机刮板

刮板机刮板是一种矿井用刮板机刮板压条,刮板机刮板是通过多次淬火模锻成型,刮板机刮板并且是压条与三个螺栓一体锻压成型。品名: 刮板机刮板 执行标准:GB/T3414-94 , 0.332m或0.444m倍尺.

刮板机刮板

刮板机刮板
综采刮板为煤矿配件的易损件,与螺栓横梁配套使用,通过刮板的不断运转,实现井下挖掘煤炭的不断运输。SGB620/40的刮板机大约需要200块材质为20mn的刮板。

品名: 刮板机刮板
规格: 5# 、6.5#
材质: M540、M510
执行标准:GB/T3414-94 , 0.332m或0.444m倍尺.
规格型号:SGZ-764/400、SGZ-764/500、SGZ-830/630、SGZ-800/2*400、SGZ-880/800等多种型号。
作用:刮板在刮板机上起到的作用是托起刮板输送机运输的输送介质。刮板是煤矿刮板输送机通用的配件,主要作用是跟螺栓、横梁和链条链接在一起,通过链轮拉动链条在中部槽中运动,带动煤炭运输。
工艺:刮板机刮板主要为锻件,通过多次淬火模锻成型,经过热处理调质达到规定性能。刮板的差别比较大,普采刮板机的刮板和综采刮板机的无论在形状尺寸还是性能上都有很大区别。
特点:刮板机刮板受力程度和抗拉强度高,过煤量大,成本低。刮板输送机刮板可以达到与链条与压板同寿命,刮板机刮板在生产中大大提高生产效益。

刮板输送机的工作原理是将敞开的溜槽,作为煤炭、矸石或物料等的承受件,将刮板固定在链条上(组成刮板链),作为牵引构件。当机头传动部启动后,带动机头轴上的链轮旋转,使刮板链循环运行带动物料沿着溜槽移动,直至到机头部卸载。刮板链绕过链轮作无级闭合循环运行,完成物料的输送。

刮板机刮板图号
630系列刮板
86SF-01 ZGL-1 2S06-1A 153S01/0116-1
Q/ZM164-1988 130S-01 4GL04-1 8GL04-1
BGA00-10 5GL06A-1 8GL01-1 5GL01-1
7SD02-1 5GL03-2 DSG101-01 5GL02-2A
11G3-1 10S07-1 2GL-1 TBGB.53-1
G124.4-1 ...
730系列刮板
3TY-05 113S-01 125S012006-1 9GL01-1
15GL01-1 15GL03-1 15GL06A-1 15GL06B-1
1GL3-1 101S-01 118S0113-1 14GL01-1
2S001-00/6 131S-01 ...
764系列刮板
65S-06 3Z001-00/5 90S012107-1 113S011208-1
3TY-01 21GL04-1 3S001-00/14 20GL01-1
20GL03-1 21GL01-1 99S-01 DSG3-05
TLGB.007 TLGB.081 ...
800系列刮板
7GL3-1 38GL3-1 16GL01-1 107S-01
DSG4-3 128S012016 3TY-47 159S98/0108-1
107ST-01 GTB3-2 ...
800以上系列刮板
7GL3-1 24GL-1 54SA14-2 159S98/0108-1
150S0117-1 15GL3-1 25GL01-1 10GL3-1
11GL-1 16GL3-1 SGE034-1 44GL301-1
43GL03-1 58GL3-1 17GL7-1 20GL3-1
66S-20 95S-01 122SG-01 134S011609-1
77GL3-1 64GL301-1 52GL3-1 48GL3-1
44GL3-1 42GL301-1 12GL3-1 TLGB.16
G73.13-1 ...
更多刮板机/转载机刮板信息,请联系我厂落实!

卓力优质供应:西北奔牛刮板 刮板输送机刮板 综采刮板 溜子刮板 煤溜子刮板 1GL型刮板 730刮板 30刮板 30T刮板机刮板 30溜刮板 40刮板 40T刮板 大40刮板 40TX刮板 小40刮板 Q/ZM164-1988刮板 630/150型刮板 630中双链刮板 113S-01型刮板 159S型刮板 153S型刮板 150S型刮板 134S型刮板 128S型刮板 125S型刮板 113S型刮板 107S型刮板 99S型刮板 90S型刮板 86SF-01型刮板 65S-06型刮板 43GL3-1型刮板 17GL3-1型刮板 15GL3-1型刮板 11GL3-1(730) 11GL3-1(630) 10S型刮板 7GL3-1型刮板 4GL04-1型刮板 3TY-47型刮板 3TY-05型刮板 3TY-01型刮板 2S06-1A刮板

张家口|奔牛|山东矿机|山西煤机|郑煤机|林州等刮板明细
件号 名称 备注
1GL3-1 刮板
7GL3-1 刮板
9GL3-1 刮板
10GL3-1 刮板
15GL3-1 刮板
15GL3-2 E型螺栓
16GL3-1 刮板
17GL7-1 刮板
17GL7-2 U型螺栓
20GL3-1 刮板
20GL3-2 横梁
38GL3-1 刮板
42GL301-1 刮板
43GL3-1 刮板
43GL3-2 E型螺栓
44GL3-1 刮板
48GL3-1 刮板
51GL3-1 刮板
52GL3-1 刮板
58GL3-1 刮板
61GL3-1 刮板
62GL3-1 刮板
62GL3-2 E型螺栓
77GL3-1 刮板
80GL3-1 刮板
84GL3-1 刮板
89GL3-1 刮板
94GL3-1 刮板
37S18-1A(1A) 刮板
89S012107-1 刮板
90S012107-1 刮板
117S0141A-1(157A) 刮板
125S012006-1(Z) 刮板
128S012006-1(124) 刮板
150S0117-1 刮板
159S98/0108-1 刮板
Q/ZM164-88 刮板
Q/ZM0164-E0690A 刮板 同1GL3-1
Q/ZM0164-M0800 刮板 同134S011609-1
Q/ZM0164-M0800A 刮板 同7GL3-1
Q/ZM0164-M0680 刮板
Q/ZM0164-M0724A 刮板 同89S012107-1
Q/ZM0164-M0724B 刮板 同125S012006-1
Q/ZM242-24120 E型螺栓
Q/ZM242-24140 E型螺栓
37S200101C-2 边链轮
81S02-8B(227B) 联接环
81S0201-1A(231A) 联接环
 90S0121010101-2 中间链轮
90S0109010901-1A/1 左半链轮
90S0109010901-1A/2 右半链轮
Q/ZM015802-40308 长环
44Z1002 链轮组件
100/01LL 链轮轴组
7ZL301 链轮体
734IS0102 链轮轴组
90LL04A 链轮体
143S010101B
24Z2202B
24Z1802A
134S981010102A
56Z010102
12LL07B

产品名称 图号 总长(mm) 中心距(mm) 重量(KG)
刮板 125S012006-01 660 120 19.1
刮板 99S-01 704 175 24
刮板 150S0117-1 986 200 40.4
刮板 134S011609-1 782 160 36.5
刮板 15GL3-1 986 260 54.7
刮板 159S98/0108-1 888 200 36.7
刮板 128S012016-1 765 137.5 25.5
刮板 65S-06 708 120 19.6
刮板 7GL3-1 788 200 29
刮板 3TY-05 678   120 18.5
刮板 113S-01 677 130 21.6
刮板 113S011208-1 704 137.5 23.5
刮板 Q/ZM164-1988 574 250 12.4
刮板 3TY-01 708 130 23.8
刮板 2S06-1A 572 120 13.6
刮板 90S012107-1 710 120 19.6
刮板 86SF-01 573 120 14.5
刮板 153S01/0116-1 570 120 17

刮板机刮板型号及选型
30型刮板适用于SGB420/30型普采刮板输送机。
40TX型刮板 小40刮板、适用于SGB420/40TX型刮板。
40刮板、40T刮板、大40刮板、 适用于普采SGB620/40T刮板输送机。
1GL3-1型刮板,适用于SGZ730综采刮板输送机。总长674mm,中心距120mm,重量约20KG,配1GL3-2型E型螺栓配套使用。(尺寸图见图1)
7GL3-1型刮板,适用于综采SGZ800刮板输送机。总长788mm,中心距200mm,重量约29KG,与7GL3-2或者150S0117-3型横梁配套使用。(尺寸图见图2)
15GL3-1型刮板,适用于SGZ1000综采刮板输送机。总长986mm,中心距260mm,重量约55KG,与15GL3-2型横梁配套使用。(尺寸图见图3)
2S06-1A型刮板,适用于SGZ630综采刮板输送机。总长570mm,中心距120mm,重量约14KG,与90S012107-2型E型螺栓配套使用。
90S012107-1型刮板,适用于SGZ764综采刮板输送机。总长708mm,中心距120mm,重量19.6KG,与90S012107-2型E型螺栓配套使用。(尺寸图见图4)
99S-01型刮板,适用于综采SGZ764刮板输送机。总长704mm,中心距175mm,重量约24KG,与54SA14-3型E型螺栓配套使用。
107S-01刮板,适用于SGZ800综采刮板输送机。总长786mm,中心距200mm,与66S-7横梁配套使用,重量约32KG。
113S-01型刮板,适用于煤矿井下用西北奔牛730系列刮板输送机。主要技术参数为:总长677mm,中心距130mm,重量21.6kg。
113S011208-1型刮板,适用于SGZ764综采刮板输送机,总长704mm,中心距137.5mm,重量约23.2KG,与113S011208-2型E型螺栓配套使用。(尺寸图见图5)
125S012006-1型刮板,适用于SGZ730综采刮板输送机。 总长660mm,中心距120mm,重量约19KG,与90S012107-2型E型螺栓配套使用。(尺寸图见图6)
128S012016-1型刮板,适用于SGZ800综采刮板输送机。与113S011208-2型E型螺栓配套使用,总长765mm,中心距137.5mm,重量约26KG。
134S011609-1型刮板,适用于SGZ830综采刮板输送机。总长782mm,中心距160mm,重量约36KG,与134S011609-2型E型螺栓配套使用。
150S0117-1型刮板,综采SGZ1000刮板机配件,与150S0117-3横梁配套使用,总长986mm,中心距200mm。(尺寸图见图7)
153S01/0116-1型刮板技术参数:总长570mm,中心距120mm,重量约17KG。张家口煤机SGZ630刮板机用刮板。(尺寸图见图8)
159S98/0108-1型刮板,技术参数:总长888mm,中心距200mm,重量约37KG,综采配件,适用于综采刮板输送机。(尺寸图见图9)
65S-06型刮板,适用于SGZ764综采刮板输送机。总长708mm,中心距120mm,重量约19.6KG,与3TY-06型E型螺栓配套使用。
86SF-01刮板,适用于SGZ630综采刮板输送机。总长573mm,中心距120mm,重量约14.5KG。与3TY-06型E型螺栓配套使用。
3TY-01型刮板,适用于综采SGZ764型刮板输送机。总长708mm,中心距130mm,重量约24KG,与3TY-02型E型螺栓配套使用。
3TY-05型刮板,适用于综采SGZ730刮板输送机。总长678mm,中心距120mm,重量约18.5KG,与3TY-06型E型螺栓配套使用。
3TY-47型刮板,适用于综采SGZ830刮板输送机。总长758mm,中心距175mm,重量约32KG,与3TY-48型E型螺栓配套使用。
Q/ZM164-1988型刮板,综采配件,适用于综采刮板输送机。总长574mm,中心距250mm,重量约12.4KG。

刮板安装后的检查
刮板安装完之后要检查刮板链运行情况,有无刮卡现象,刮板链过链轮是否正常,刮板链松紧程度是否适当,刮板链在机头链轮处下垂量不大于 2 个环,否则应重新紧链。刮板链与链轮啮合是否正常,有无跳链现象。


附件:刮板尺寸图

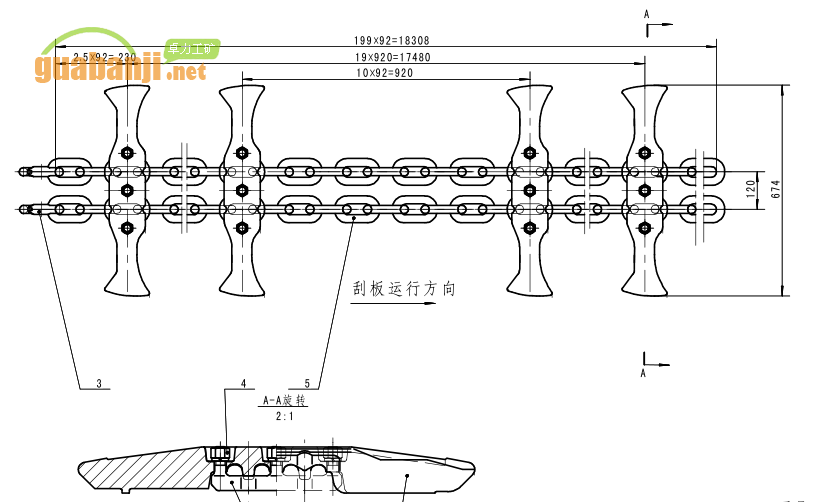

图1 1GL3-1型刮板尺寸图
1GL3-1型刮板尺寸图

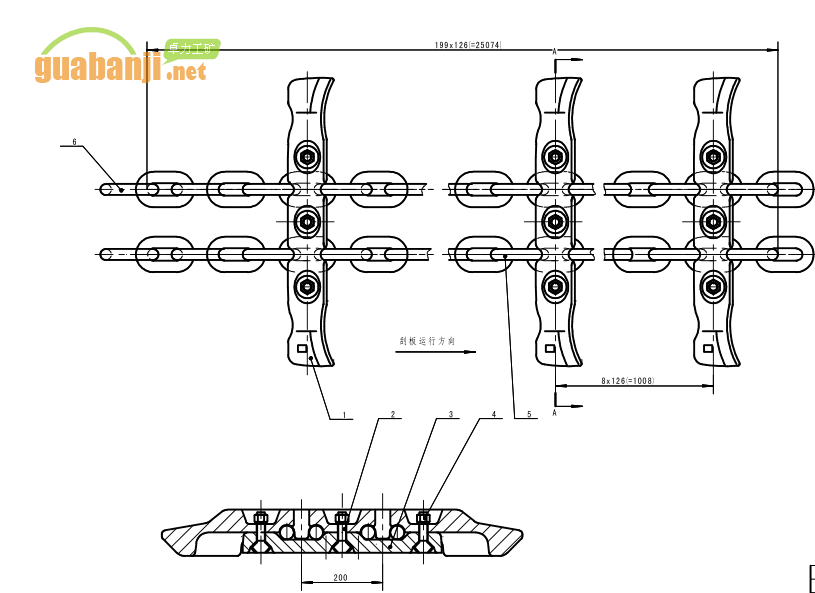

图2 7GL3-1型刮板尺寸图
7GL3-1型刮板尺寸图

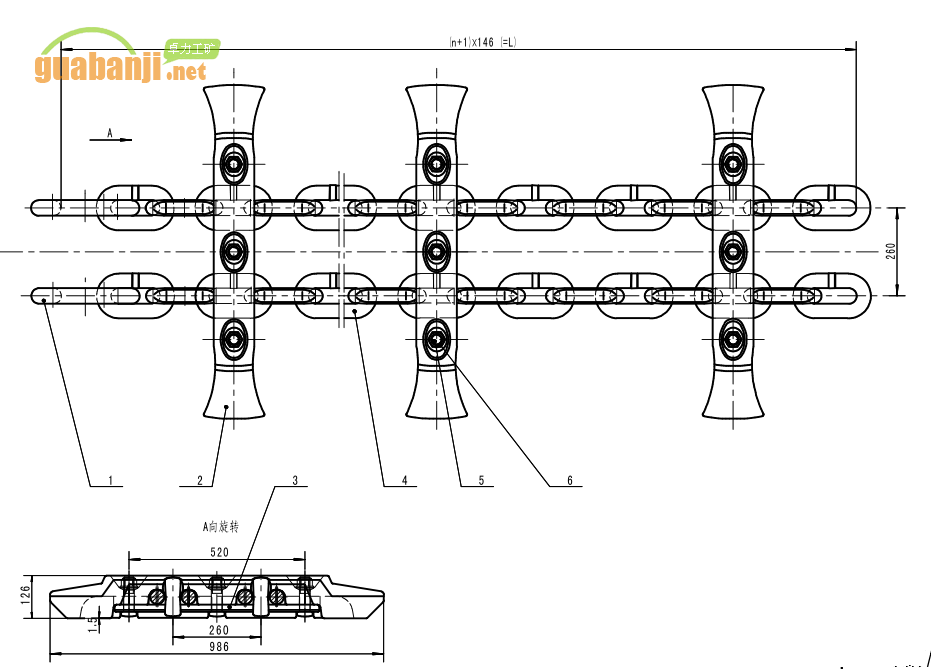

图3 15GL3-1型刮板尺寸图

15GL3-1型刮板尺寸图

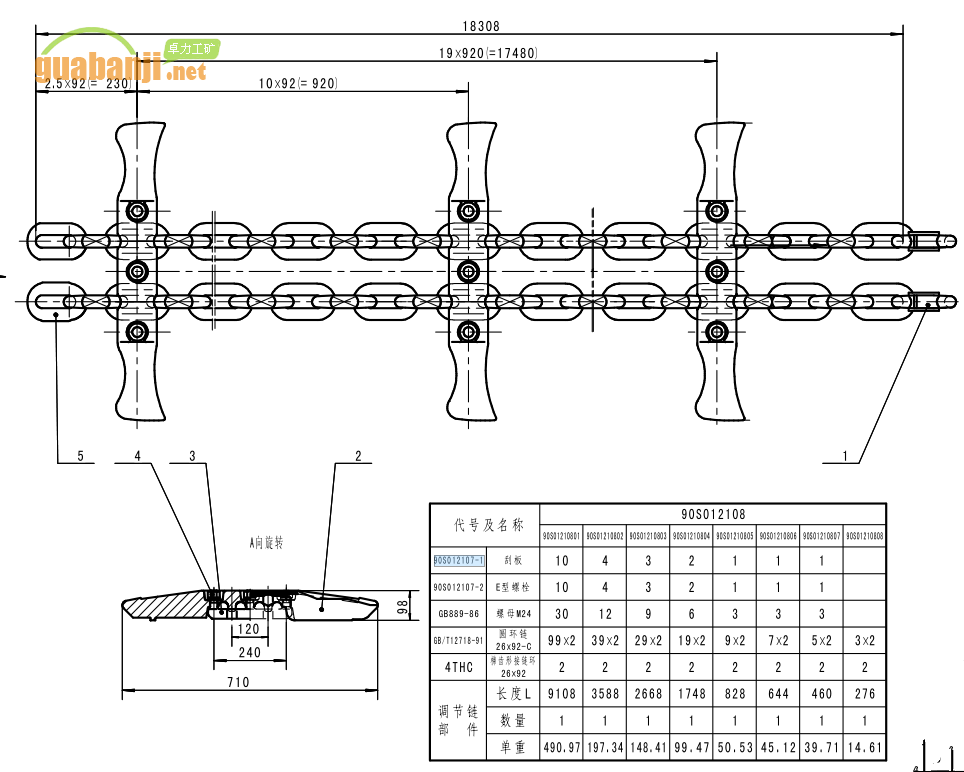

图4 90S012107-1型刮板尺寸图
90S012107-1型刮板尺寸图

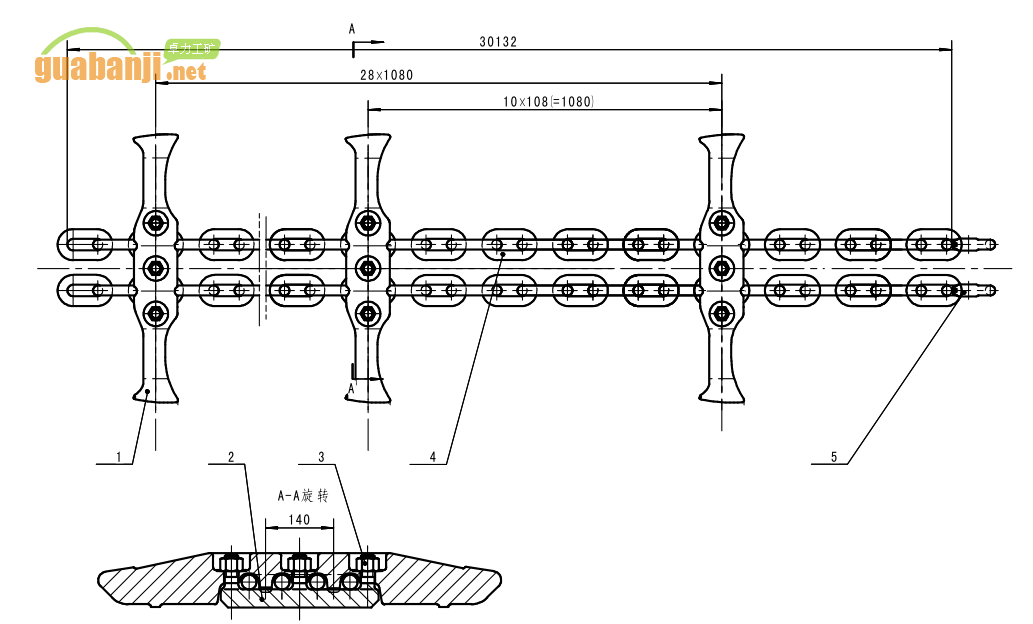

图5 113S011208-1型刮板尺寸图
113S011208-1型刮板

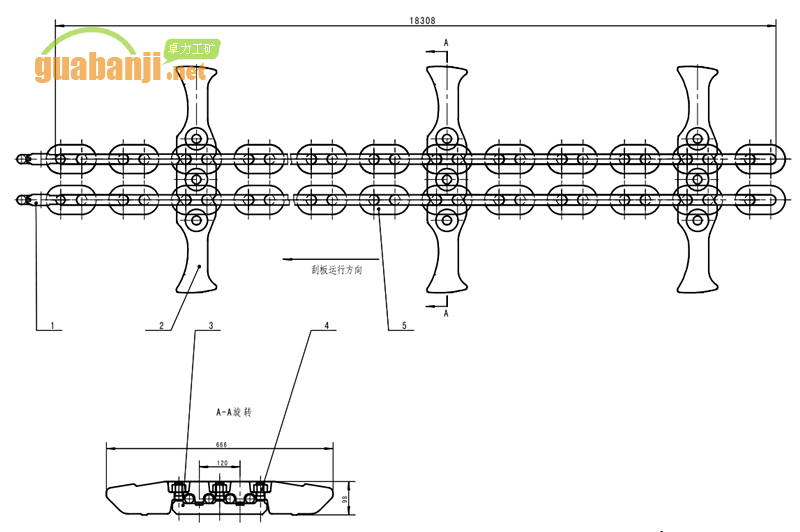

图6 125S012006-1型刮板尺寸图

125S012006-1型刮板

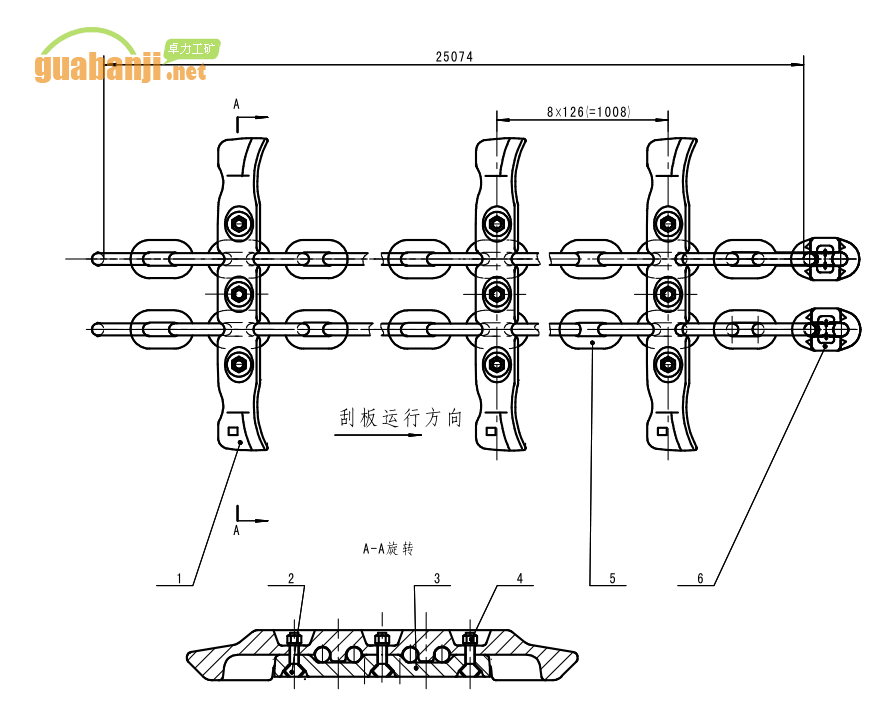

图7 150S0117-1型刮板尺寸图

150S0117-1型刮板

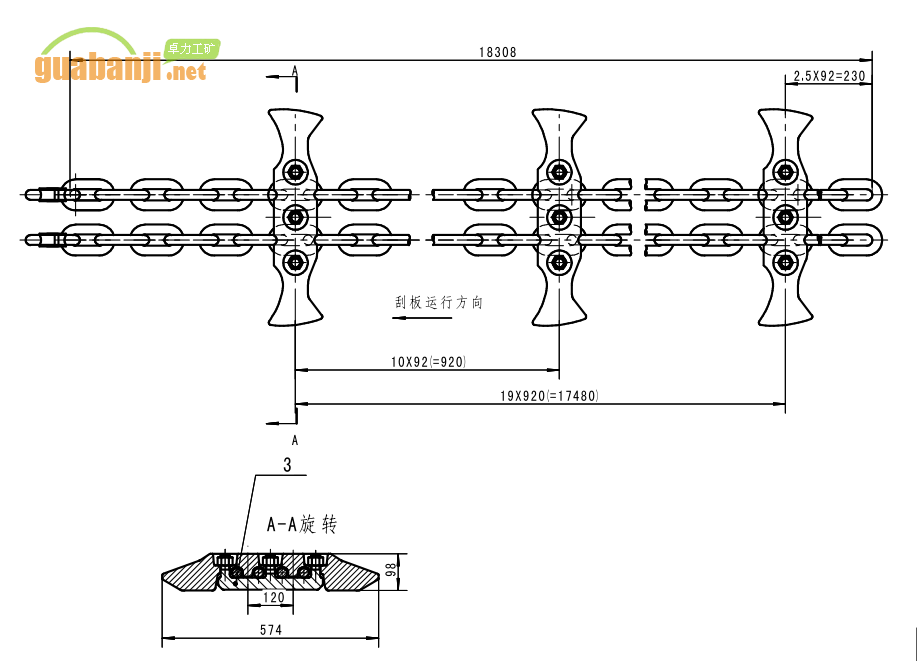

图8 153S01/0116-1型刮板尺寸图
153S01/0116-1型刮板尺寸图

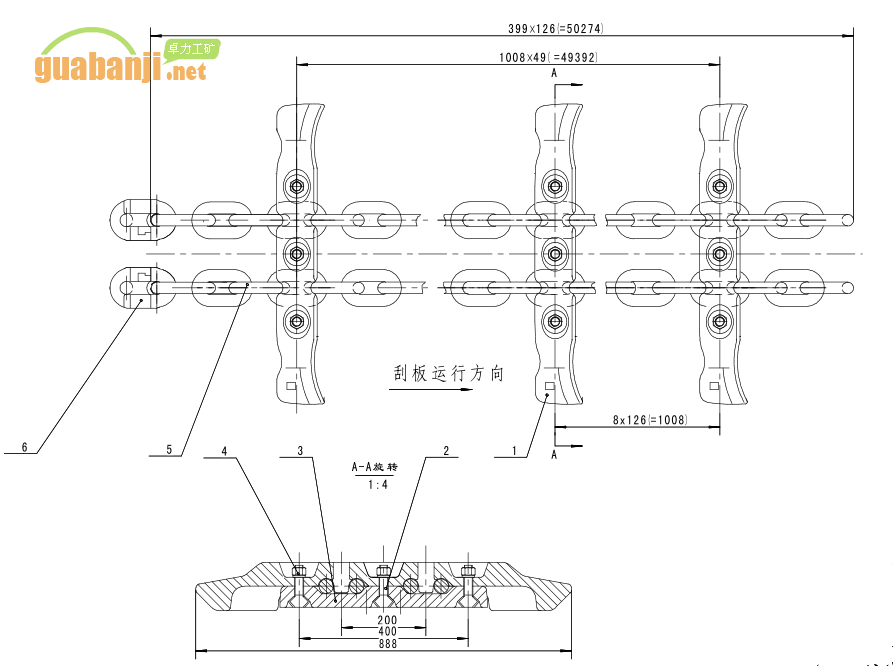

图9 159S98/0108-1型刮板尺寸图
